分電盤工事

毎々各種ご依頼を下さるお客様へ、誠にありがとうございます

ここの所、新型コロナウイルスの影響で、商品の入荷が少々遅れ気味ですが

お陰様で、毎日大変忙しくさせて頂いて、久しぶりのブログアップです。



今日のレポートは、昭島市のハイツ昭島Ｉ様宅の旧分電盤から

最新の漏電遮断機付きの分電盤に取替工事の施工事例を紹介いたします。



こちらの↑住宅分電盤を積んで出発です。



Ｉ様宅に到着です。



蓋を開けて見ると、こんな感じです

ハイツ昭島さんの旧住宅分電盤は、漏電遮断機が付いていません

Ｉ様が依然より、「漏電」を心配されており

今回の分電盤取替工事をさせて頂く事に成りました。



早速取替工事を進めて行きますが

先ずは、工事の前検査で漏れ電流を検査いたします

0.06㎃で、漏れの心配はなさそうですね。



次の工程は、電気手袋をして、旧分電盤を取りはずして行きます。



旧分電盤の取り外しが終わると、こんな感じです。



目をこらして見ると、２回線程ケーブルが挟まってる所が有り

被覆が傷んでました

それから、経年劣化で被覆が「ポリポリ」してまして、危険なので。



念の為に、一部ケーブルを単線から被覆付のVVFケーブルに、取替をさせて頂きました。



幹線ケーブルは、接触不良事故が起きない様に

しっかりと増し締めを致しまして。



無事に、新分電盤に成りまして

絶縁抵抗測定です

約10メグオームで、合格です。



続いて、全ての電気を復旧させてから、漏れ電流の検査です

0.18㎃で、漏れ電流も合格です。



工事の最終で、分岐ブレーカの行先にシールを貼って

解りやすくさせて頂いて、工事の完成です



Ｉ様へ、毎々各種ご依頼を頂いてありがとうございます

今回の分電盤取替工事で、漏電遮断機付きに成りましたので

漏電事故が未然に防げる様に成り、これで安心、安全に成りました

工事はいつも通りに、慎重にさせて頂きました

いつもありがとうございます。



㈱ヒカリ電機店長兼作業員の大金より。













毎々各種ご依頼を下さるお客様へ、誠にありがとうございます

ここの所、日々めちゃくちゃ忙しくて、久しぶりのブログアップです。



今日のレポートは、リフォームの現場中に

普段からお付き合いの有る、Oオーナー様から緊急の入電が有りまして

電気工事緊急出動をしました。



オーナー様のご依頼は、アパートの一部屋の電気が点かないので、困ってますとのご依頼です。



リフォームの現場中でしたが、施主様に事情をお話して

途中抜けさせて頂いて、アパートに急行しました

先ずは、漏電検査をさせていただきましたが、漏電では無く

「漏電遮断機」故障の様です

オーナー様と相談をして、分電盤の一式取替工事をさせて頂く事に成りました。



緊急で、あちこちの電材屋さんに電話をして、何とか規格が合う分電盤が

在庫が有るとの事なので、仕入れて来まして再度現場に向かいました。

（分電盤を問合せたり、取りに行ったりで、二時間ほどかかっちゃいました）



さて、分電盤の取替工事にかかりますが

先ずは、東京電力のサービスブレーカーを切りまして。



スマートメーターの二次側の電線を抜いときます。



で、既設の分電盤を取りはずしして見ると、こんな感じです

ちょっと、ケーブルを引っ張って見ましたが、ぱっつんぱっつんで余長が無いので。



こんな感じに、余長線を仕込みまして。



はい、ケーブル延長の出来上がりです。



分電盤の施工中は、こんな感じです。



分電盤の施工後は、スマートメーターの接続を、元に戻しまして

増し締めもしっかりしまして。



バッチシ、分電盤取替工事の完成です。



絶縁抵抗測定も、問題なくオーケーで。



最終工程の電圧測定も、105.7ボルトでした。

(僕的には電圧がちょい高めのような気がしますが）



念の為に、最終で漏れ電流の測定もして見ました

0.48ミリアンペアで、合格です。



オーナー様と入居者様に大変よろこんで頂きまして

緊急出動の分電盤取替工事の完成でした

入居者様は、朝５時に突然ブレーカーが落ちて、毛布にくるまってブルブルだったそうです



無事電気が通じて、オーナー様も入居者様も「安堵」しておられました

リフォーム中の施主様には、日延べをしてもらい申し訳なかったですが

電気が通じて何よりでした。



Oオーナー様へ毎々のご依頼ありがとうございました。



㈱ヒカリ電機店長兼電気工事士の大金より。



















毎々各種ご依頼を下さるお客様へありがとうございます

昨日の１件目は、昭島市のＨ様宅へ、洗面化粧台の撤去に伺いました



木曜日から予定している、洗面室のリフォームが順調に進む様に前準備作業に伺いました。



こちらの↑洗面台の取り外しをさせていただきます。



取り外しが終わるとこんな感じです

壁面に色々穴が開いていて少し気になりますが、取り外しは無事終了です

Ｈ様へ、また木曜日に伺います、よろしくお願いいたします。



そして２軒目はこちらの↑分電盤を積んで、Ｋ様宅に向かいます。



Ｋ様宅のこちらの↑分電盤は昔式で、漏電遮断器が付いていません

電気の使い過ぎの時は落ちますが、万が一漏電をしていても反応しません



これからの、安全の為に漏電遮断器付の新分電盤に取替工事をさせて頂く事に成りました。



新分電盤に取替工事中はこんな感じです

おおよそ、一時間半位停電を伴なう工事です

しばしご不便をお掛けいたします。



毎々おなじみの水平器を使用して、しっかり水平垂直に取付をさせて頂きました。



接触不良事故を防ぐ為に、各部締め付けの増し締めをさせて頂いて。



工事の終盤に漏電検査です（絶縁抵抗測定）

無限大オームで、合格です。



電圧測定も100.6ボルトで合格です。



工事の最終で、分岐ブレーカーに行先シールを貼って、無事分電盤取替工事の完成でした。



Ｋ様へ、これで安心です

安心、安全、快適がなによりです

毎々各種ご依頼を頂いてありがとうございます

また、よろしくお願い致します。



東京都水道局指定店＆電気工事士の　店長大金より。

本日は、昭島市のＫ様宅へ分電盤取替え工事とキッチンリフォームにともなう

３回路増設工事に伺って来ました。



分電盤や、ケーブル類を一式積んで出発いたします。



Ｋ様宅は、只今キッチンリフォームの真っ最中です

素敵な、キッチンが入るまでもう少しですネ！



こちらの↑分電盤を回路増設の為に、取替え工事をさせていただきます

停電作業に成りますので、停電前にしばしキッチンでしたごしらえ

配線工事をさせていただきました。



調理機器用と、エアコン用と、掘りごたつ専用回路を増設させていただきました

今回のリフォームで、Ｋ様念願の掘りごたつを入れるとの事で、

コタツも専用回路にさせていただきました。

（キッチンとリビングはどうしても電力が集中しますネ）



分電盤の取替え工事中は、こんな感じです

部分的に、活線工事に成りますので、電気手袋を使用して安全工事です。



接触不良事故の無い様に、各部増し締めをして完成です。



工事の最終検査で、（漏電チェック）

絶縁抵抗測定です

２０メグオームで合格です。



電圧測定も１０２．７ボルトでオーケーです。



工事の最終で、行き先シールを貼って、分電盤工事の完成です。



コタツ専用回路と、調理家電専用と、エアコン専用回路をさせていただいて

今日の作業は、完成です、ありがとうございました。



Ｋ様へ、また明日伺います

よろしくお願いいたします。



第二種電気工事士の店長兼作業員の大金より。



















先日は、昭島市つつじが丘ハイツのＨ様宅へ

分電盤の取替え工事とＩＨクッキングヒータ導入に伴う電気工事に伺ってきました。



お買い上げを頂きました、ＩＨクッキングと電気工事の部材を一式積んで出発します。



先ずは、こちらの↑旧分電盤の取替え工事をさせていただきます

漏電遮断機の無い頃の分電盤です、それとＩＨ用の増設予備が有りませんネ！



早速、新分電盤の取りつけです

水平器を使用して、水平を確認しながらバッチシに取りつけさせて頂きました。



バッチシ取り付けが終わり

各部増し締めをさせて頂きました

業界推奨の増し締めです、これで接触不良事故を防ぎます。



次の作業は電圧チェックです

１０２．１ボルトで、ＯＫです。



次の作業は、漏電検査（絶縁抵抗測定）です

０．４メグオームです

合格の範囲内ですが、念の為。



漏れ電流測定もいたしました

０．４５ミリアンペアで、問題ありませんでした。



分電盤取替え工事の完成は、こんな感じです。



次の作業は、タイル壁にＩＨ用の回路増設です

ミルキーのモールを使用して、なるべく美しく工事をさせていただきました。



最終にＩＨクッキングヒーターを納めさせていただいて

工事の完成です、「めでたしめでたし」です

これで、Ｈ様宅も「火を使わない、安心！安全！」なキッチンに成りました。

安心！安全！が、なによりですネ！



H様へ毎々のご依頼に感謝申し上げます

ありがとうございました

末永くお使い下さいませ。



第二種電気工事士の店長兼作業員の大金より。









昨日は、火曜日に続きＮ様宅へ分電盤取替え工事の仕上げに

伺ってきました。

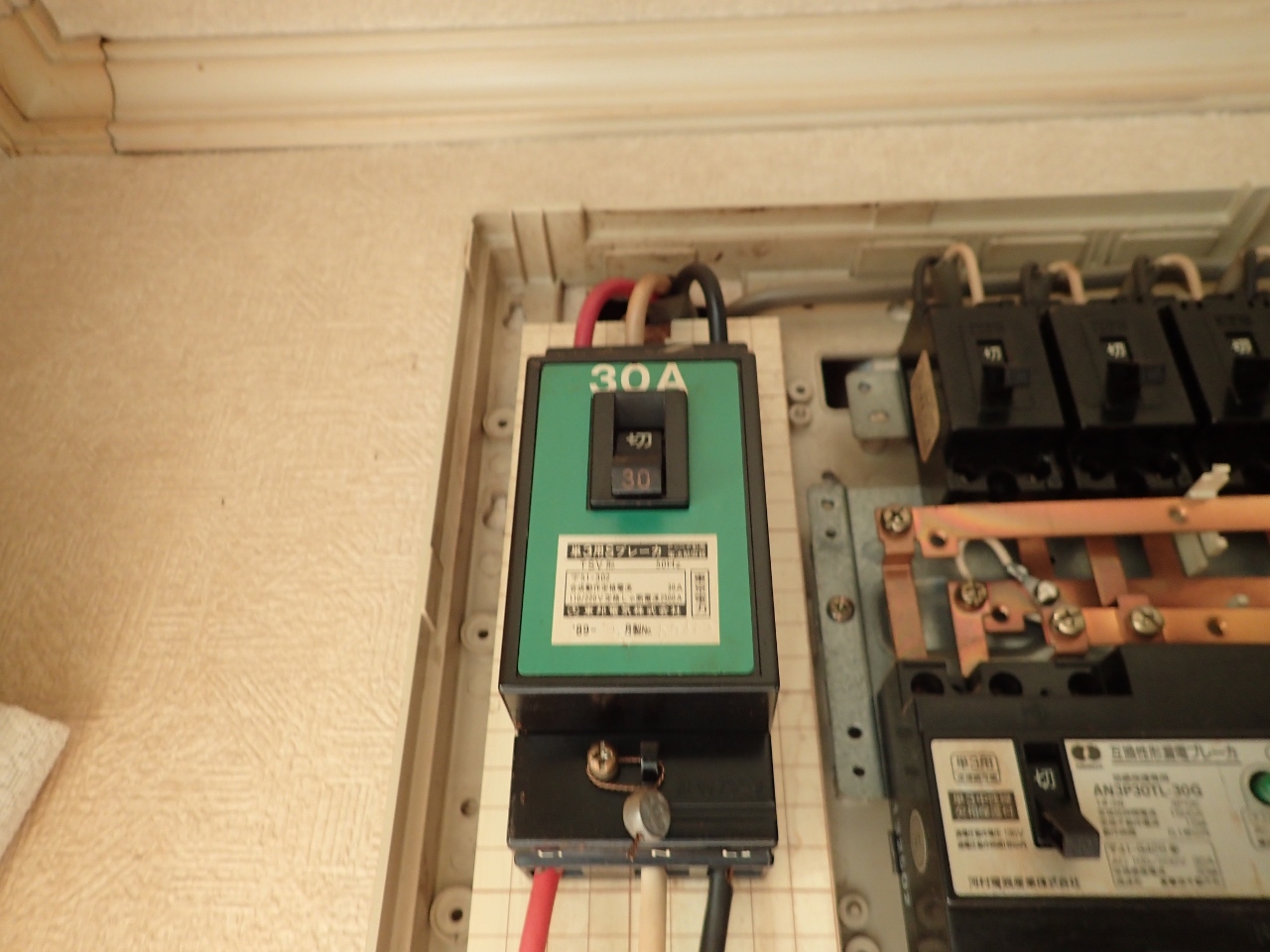

火曜日の段階は、時間等々の関係で仮接続でした、こちら↑の故障している

遮断機の取り外しと、メーター下流側の幹線取替えをさせていただきました。



無事に幹線接続を終えて、各部増し締めです

この増し締めを行う事で、接触不良を防ぎます。



ここから、分電盤工事の最終工程で

各お部屋の照明やテレビなどを付けさせていただいて

分岐ブレーカーの行き先を調べて行きます

Ｎご主人さんも手伝ってくださって、全部の部屋を行ったり来たりさせていただきました

が？



どうしても、行き先の不明な回路が有りました

行き先不明の回路は、切ってしまったり、隠してしまったり、ではなく

後々のメンテナンスの為に、テプラさせていただきました。



最終工程の行き先シール貼りは、こんな感じです

出来るだけ、シールとテプラで行き先を貼っておきました。

（５番、７番、８番回路も行き先不明でした）

Ｎ様と相談して、念の為ブレーカーは、オフ状態にしておきました。



これで、今回の分電盤改修工事は完成です

ありがとうございました。







次の作業はＮ様からのもうひとつの点検依頼です

テレビが時々ブロックノイズとの事です。



遠くから屋根上を拝見すると、こんな感じです

地デジのアンテナが、電波到来方向の真逆を向いています、、、？



ここで、雨が降って来ましたので、しばし雨宿りです（少々休憩）。





屋根に登る前に念の為電波測定です

３８．０デシベル、よろしくないレベルです。



雨が少し小降りになりましたので、屋根上で方向調整をして見ます

電波到来方向に新しくマンションが建った様で

何とも、電波の状態が、、、！　悩ましい感じです。



屋根上に接続の怪しい部分も有ります

宅内のテレビ線も「付けたし、付けたし」で何とも悩ましいです。

方向調整を終えて、４７．４デシベルです

むむむ？



Ｎ様と、今後のテレビ受信の方法を相談したいと思います



最近昭島市より東方面が、何かと開発が進んで

高層マンション等々が多く建って来ました

電波の到来が、年々よろしく無い様です

重ね重ね、アンテナ工事は悩ましいです！



帰り際に、差し入れをいただきました

Ｎ様へ、毎々スミマセンありがとうございます

当店の女子が、早速いただきましたごちそう様でした。



またアンテナ工事の相談をさせていただきます

よろしくお願いいたします。



㈱ヒカリ電機店長兼作業員の大金より。















昨日は、昭島市のＮ様宅へ分電盤の取替え工事にお伺いしました。



Ｎ様宅の分電盤は、こんな感じです

昭和時代のベテラン君の木箱式です、なつかしいですネ！



扉を開けて見るとこんな感じです

今回のＮ様からのご依頼は、電気事故を起さない為に少しでも安全に！

との事で、事故予防の為に改修工事をさせていただく事に成りました。



今回の施工方法は、一般的に行われている取替え工事では無く

旧木箱式の分電盤をジョイントBOXとして残置して、その下に新分電盤を

取り付ける施工にさせていただきました



今までの分電盤の高さですと、イスや踏み台に少し足をかけないと

手が届きませんでしたが、今回の少し下げる施工で万が一ブレーカーが

作動した時に、復旧が容易な高さに成ります

「バリアフリー分電盤更新工事」です！　（ネーミングは私が勝手に付けました）



下準備で、通線用の穴を壁にあけさせていただいて、改修工事のスタートです。



工事中はこんな感じに、作業ライトを使用して旧分電盤から新分電盤へ

黙々とケーブルを接続して行きます



Ｎ様へ、停電時間が長めでスミマセンでした。



途中でＮ様から差し入れをいただきました

ありがとうございます！おいしくいただきました。



いよいよ工事の終盤で、漏電検査（絶縁抵抗測定）です

３メグオームで合格です

漏電の心配はございません。



次の点検は、電圧測定です

１０４．０ボルトで、電圧も合格です

めでたしです。



残置した、旧分電盤の中はこんな感じの結線接続です。



完成の一歩手前で記念撮影をさせていただきました

もろもろ、時間等の関係でこの日の作業はここまでです

ありがとうございました。



Ｎ様へ、完成の一歩手前ですみません

また明日お伺いいたします、よろしくお願いいたします

それから、色々と方付けていただいたり、お茶等をいただきまして

すみませんでした、重ねてありがとうございます。



付録（今回の様に分電盤を下げた場合、業界では容易に人が触れない様に

鍵付き等が推奨ですが、一般家庭でなおかつ小さいお子様等がさわらない

前提です、念の為！）です。





第二種電気工事士の店長兼作業員の大金より。









本日はＡＭの小工事を２軒ほど終らせてから午後工事で

昭島市中神町のＮ様宅へ伺いました。



Ｎ様からの御依頼は、キッチン周りのコンセントやＩＨクッキングや

給湯器が使用できず、大変不便をされているとの事です



検電器とテスターと絶縁抵抗測定器を積んで出発です。



Ｎ様宅に到着するとこんな感じです

今時は珍しい、とびら式の木製配電盤です

なつかしぃーーーですネ！



昭和の時代を感じます、こんな頃も在ったんだよ、と

現代の子供達に教えてあげたいですね！



Ｎ様宅の部分停電の原因は、一番回路のカットアウトスイッチの溶断でした。



一番回路のカットアウトを分岐ブレーカに交換して、部分停電が復旧いたしました

配線の劣化等々が心配なので、念の為分岐ブレーカーは、小型漏電遮断機にさせていただきました

これで、応急処置の完成です。



配電盤の内部配線が少し混み合っていて、何とかさせて頂きたい感じです。







（配電盤リニューアルのお見積もり依頼をいただきました

その節はよろしくお願いいたします）。



帰り際にドリンクを頂戴してしまいました

お気使いいただきありがとうございます

帰りの車中でいただきました、ごちそう様でした



Ｎ様へ、本日はありがとうございました、またよろしくお願いいたします。



その後つつじが丘ハイツで緊急出動です

テレビ神奈川が写らないお宅が在るとの事です。



↑こちらのパイプスペースで、電波測定です。



「ムムムム」微妙な電波です！

難航しなければ良いのですが？　なにぶんにも世帯数が多いので！



世帯数が多いアンテナ関連工事は、緊張感マックスに成ります！

いつも緊張感マックスなのが電気店の仕事です。



その後、昭島市昭和町のＳ様宅へテレビのチャンネル調整に伺いました

Ｓ様宅はバッチリ受信でなによりでした、ありがとうございます。



各種御依頼をいただくお客様へ、本日も何かと大忙しでした

ありがとうございました。



㈱ヒカリ電機店長大金より。







先日は、つつじが丘ハイツのＭ様宅へ

新年第一号の分電盤取替え工事にお伺いいたしました。



こちらの分電盤取替え工事をさせていただきます

旧分電盤は漏電遮断器が付いておりません

安全の為に漏電遮断器付きの、新分電盤に取替え工事をさせていただきます。



先ずは、停電作業です

電気手袋を着用して、幹線の取り外しです

生で電気が来ているので、ここは慎重にですネ！。



旧分電盤の取り外しも無事終わり

次の作業は新分電盤の取り付けです

水平器を使用して、「水平バッチリに」　ここは毎々ですがヒカリ電機のこだわりです。



ちょっと早送りですが、新分電盤の完成です

これで漏電遮断機付きの安全な分電盤になりました。



分電盤工事のしめで、各部増し締めを行います

これは、後々に接触不良事故などが起きない為の大事な作業です。



次の作業は自主検査のその１です

電圧検査、１０４．４ボルト　合格です。



次の自主検査は、絶縁抵抗測定（漏電検査）です

４メグオームで合格です、漏電の心配は有りません。



（何事もやりっぱなしでは無く、自主検査が大事ですネ！）



次は、↑こちらのケーブルを使用してコンセントの増設工事をさせていただきます



Ｍ様宅はキッチンで、電子レンジとティファールを使用すると時々ブレーカーダウンで

ご不便をされているとの事です

同時使用をしてもブレーカーダウンしない様に３０アンペア回路を増設させていただく事なりました。



コンセントをズームアップして見るとこんな感じです

アース付き「クアドラプル」コンセントの完成、めでたしです！



（グーグル先生検索で、シングル、ダブル、トリプル、クアドラプル、でした）

（業界では、アース付きダブルコンセントの２連ですネ！）



壁面がコンクリート躯体の為、隠蔽ではなくモール工事で

極力美しくさせていただきました

これで、Ｍ様宅は快適なキッチンになりました、ありがとうございます。



Ｍ様へ、この度は電気工事の御依頼ありがとうございます

また、エアコン工事に伺います

よろしくお願いいたします。



第二種電気工事士の店長兼作業員の大金より。









昨日は、昭島市つつじが丘ハイツのＭ様宅で

分電盤の取替え工事と、エアコン用の一回路増設工事をさせていただきました。





こちらの分電盤とモール部材を一式積んで出発いたします。



Ｍ様宅に到着です

旧分電盤はこんな感じで、漏電遮断機が付いておりません

今回エアコンの増設に伴い、漏電遮断機付きの新分電盤へ取替え工事と

エアコン用のアース付きコンセントの増設をさせていただく事になりました。



工事中はこんな感じです

接触不良事故を起さない様に、各部増し締めをしっかりとさせていただきました。

各部増し締めは、業界では必須ですね！



めでたく漏電遮断機付きの新分電盤になりました。



工事後の自主検査をいたします

先ずは、電圧チェックです　１０２．９ボルト　合格です。



続いて、絶縁抵抗検査です

おおよそ　１．３メグオームでこちらも合格です。



検査の最終で、漏れ電流測定です

０．７１ミリアンペア　こちらも合格

異常なしで、自主検査の完成です。



続いての工事は、こちらのケーブルを使用して

配線工事です。



ケーブルを少しむいて見ます

黒白が２ミリ　グリーンがアースで１．６ミリです

この組み合わせが、１００ボルトエアコンの回路増設には便利です。



いきなりですみません！　配線工事の完成です。



ズームアップして　コンセントの電圧チェックです

１０３．０ボルトで　合格です



これでエアコン用のコンセントが無いお部屋に配線工事の完成です。



今回の工事は、コンクリートマンションの為

オール露出のモール引きにさせていただきました。



盤廻りや梁部分はこの様に極力良い感じにさせていただきました

これにて工事の完成です。



分電盤も新しくなり、エアコン用専用回路も出来上がり

Ｍ様宅も　「安心　安全」になりました　ありがとうございます。



またエアコンの取り付けに伺います

よろしくお願いいたします

エアコンが付くと　「安心　安全」　プラス　「快適」になりますね！



電気工事士の㈱ヒカリ電機　店長兼作業員の大金より。
