換気扇工事

毎々各種のご依頼を下さるお客様へ、大変ありがとうございます

今日のレポートは、既存住宅に換気扇の新規取付と穴あけ工事と

電源工事や、タイマースイッチの取付をさせて頂きました

昭島市のY様邸の施工事例をご紹介致します。

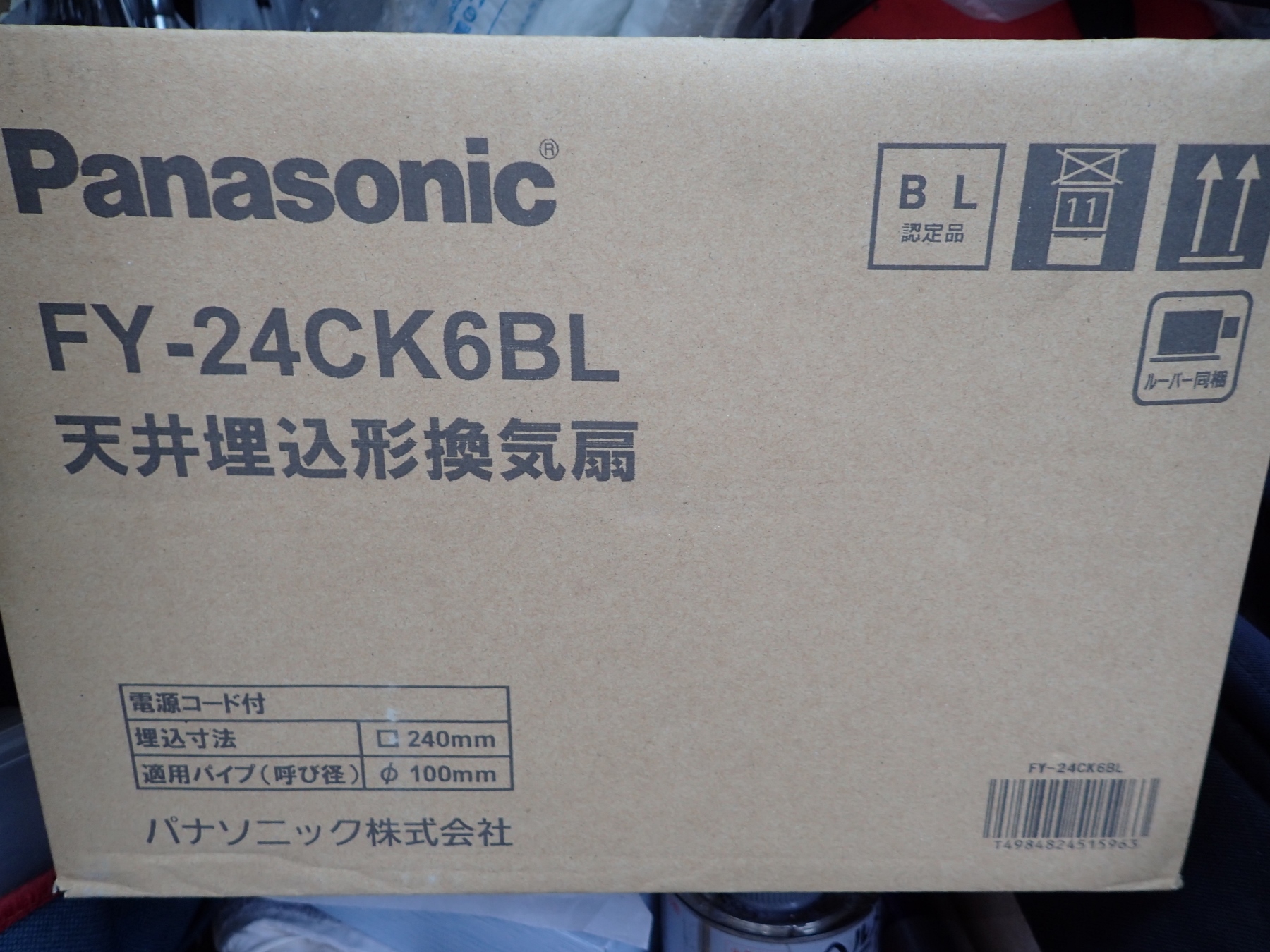

リビングにこちらの↑　パナソニック天井埋込形換気扇を、新設させて頂きます。



先ずは、壁裏センサーを使って、ボード裏の桟木を探して行きます

紙テープが貼って有る所に、桟木が通っている事が解りました。



次は、いきなり開けるのではなく、ちょっとだけ開けてみます。



次は、もう少し穴を広げて、スマホの録画を使って、天井裏の様子を点検します

天井裏の桟木の様子と、天井裏の深さが確認出来ましたので

これで安心して工事が出来ます

開口寸法を天井に書いて。



いざ、ボードカッターで、天井を開口します。



はい、開口の完成です

桟木や、天井裏の配線などを痛めないで、綺麗に開けられまして

ほっとひと息です。



次の工程は、換気扇の隣に天井点検口を作らせて頂きます

今回の換気扇工事は、新築では無く、既存住宅で天井裏の電気工事や

換気ダクトの新規配管の為、点検口も作らせて頂きます

10年後や20年後の換気扇のメンテナンスや、他のメンテナンスの為に

一か所開けさせて頂くと、電気の増設工事や、ＬＡＮ配線やテレビ配線の

増設等々、天井裏の点検に何かと役に立ちます。



点検口は、少し大きめの開口にさせて頂きますので

今回は、桟木を切ります。



はい、無事開口の完成ですが、桟木をカットしてますので。



開口部分をぐるっと四編、垂木で補強させて頂きました

これで安心です

ヒカリ電機は電気屋さんですが、木工事も好きなので

お任せ下さい。



下から見るとこんな感じです

換気扇と点検口の開口が出来まして、準備完了です。



次の工程は、こちらの立派な外壁に新規で、換気ダクト用の穴を開けさせて頂きます

立派なタイル張りなので、優しくソローリと開けさせて頂きました。



はい、綺麗に穴が開きましてめでたしです。



次は、換気（排気）ダクトの出口の施工です

ダクトの出口の内側にしっかりと、コーキングをしまして

これで防水対策バッチリです

外側からだけ、コーキングをする業者さんが多いですが

お客様に見えない所の内側にもコーキングをします

ここら辺は、ヒカリ電機のこだわり施工です。



はい、換気ダクトの出口の完成です

ここにもヒカリ電機のこだわりがありまして

普通の業者さんは、ホームセンタなどに在庫をしている

業界で10メッシュ（メッシュ直径2.5ｍｍ）の主な用途が給気用の、目の細かい物を

間違えて、排気に使用しちゃってる現場を良く見かけます。

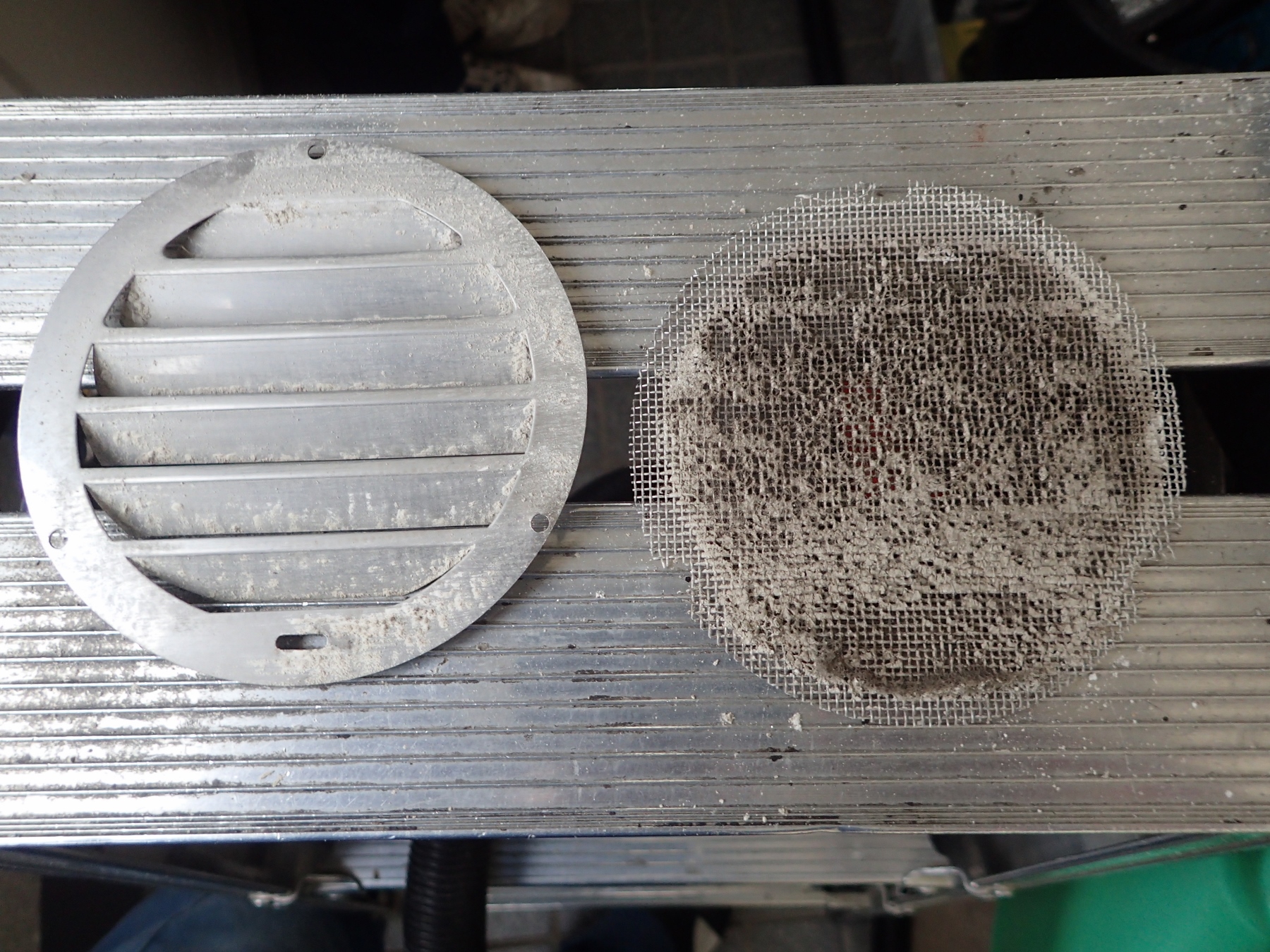

こちら↑が目の細かい10メッシュを排気に使用して数年経過したダクト内部からの写真です

数年でこんな感じに詰まりまして、換気扇は回ってるけど

排気の能力が低下してる現場を良く見かけます

（お時間が有れば、換気扇の出口を外側から覗いて見て下さい、写真の様な10メッシュ

が施工されていたら、こまめな掃除が必要です。）



で、説明が長くなりましたが、ヒカリ電機では換気扇の出口は3メッシュ（穴径8.5ｍｍ）

を施工してます、それからネジ止めタイプで、メッシュを外して掃除が出来るタイプを推奨してます

この辺が、ヒカリ電機のこだわり換気扇工事です。



建物の排気ばかり良くなっても、最近のお住いは機密性が高いので

換気が上手くいかなくなります、なので今回のY様邸は

給気口の新規取付もさせて頂きました。



壁裏センサーを使用して、桟木や柱などを切らない様に

室内のボードを開口しました。



100mmのALC壁を優しくソローリと開けさせて頂きまして。



無事、穴あけの完成と、貫通スリーブを施工致しまして。



給気口は、5メッシュ（穴径5.1ｍｍ）で、排気口と同じ様に

ねじで外して掃除の出来るタイプにさせて頂きました。



室内側は、フィルタータイプの給気口にさせて頂きましたので

虫君が入って来たりの心配がありません。



給気口の完成。

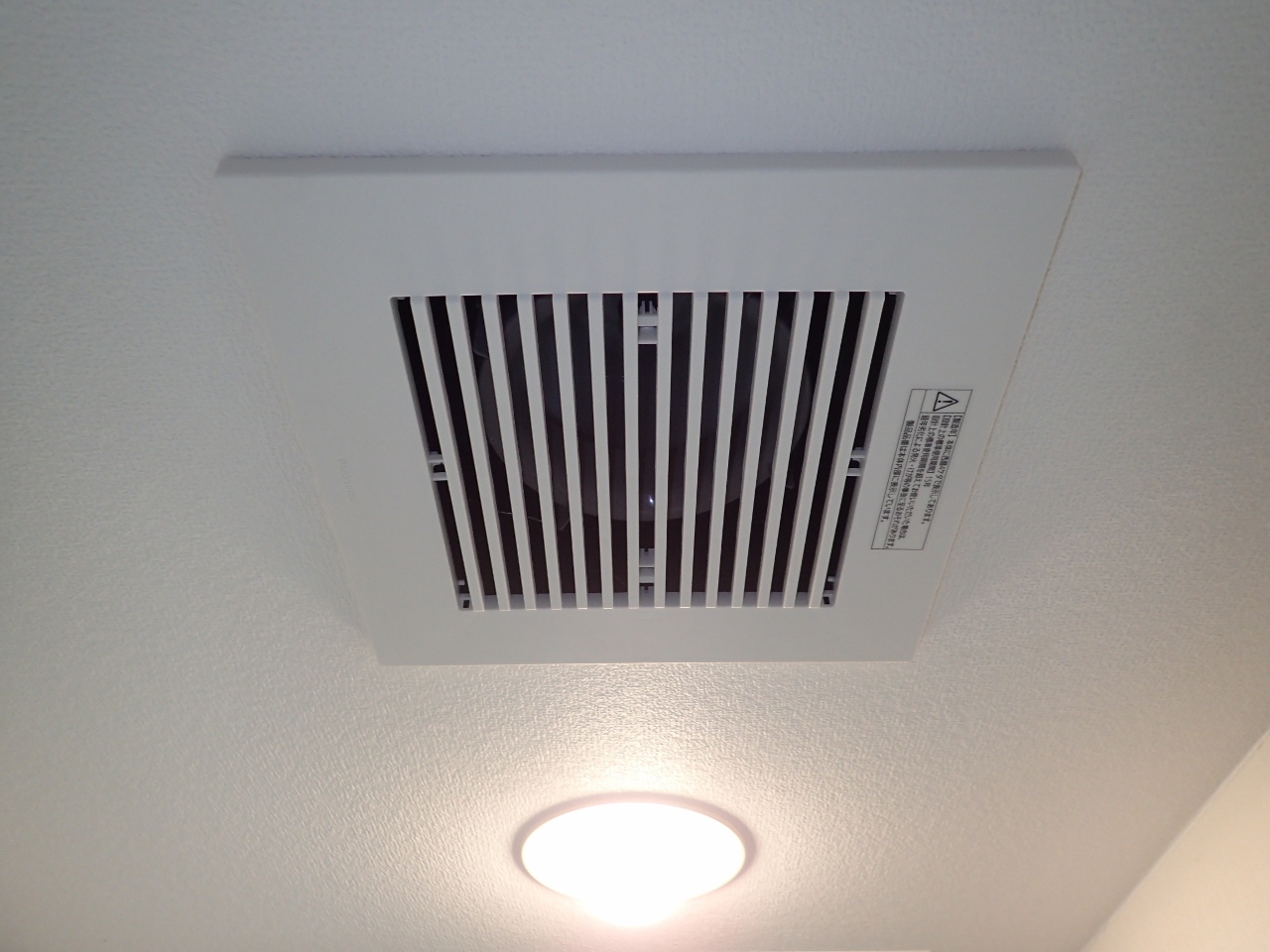

リビング換気扇本体の完成。

天井点検口の完成。



タイマースイッチを、リビングの入口に新設させて頂きました。



今回のY様邸は、入り切りのスイッチだけではなく

タイマー式のスイッチにさせて頂きました

これで不通に入り切りも出来ますし

6月から、9月位までの、湿気が多い時期などは、仕事で出掛けていても

自動でオン、オフしてくれますので

爽やかな空気でバッチリです。



ここまで、長いレポートを読んで下さったお客様へありがとうございます

それから、ここの所大変忙しくて久しぶりの施工事例のアップでした

工事をお待たせしているお客様へは、申し訳ございません

それからご依頼を下さった、Y様へ、毎々各種のご依頼を頂いて感謝しております。



ヒカリ電機は、換気扇の新規取付工事も承っております

手間暇を惜しまないで施工させていただくのが、当店のモットーです



忙しくて直ぐにお伺い出来ない場合もあります、そこら辺はすみませんが

よろしくお願いいたします。



設備工事好きの、店長兼作業員の大金より。









































毎々各種ご依頼を下さるお客様へありがとうございます

ここの所大変忙しくさせて頂いてありがとうございます

１日に２現場３現場が重なりまして、久しぶりのブログアップになっちゃいました。



昨日は、Ｍ様宅に換気扇のパワーアップ工事に伺って来ました。



こちらの↑洗面所の換気扇を取替させていただきます。

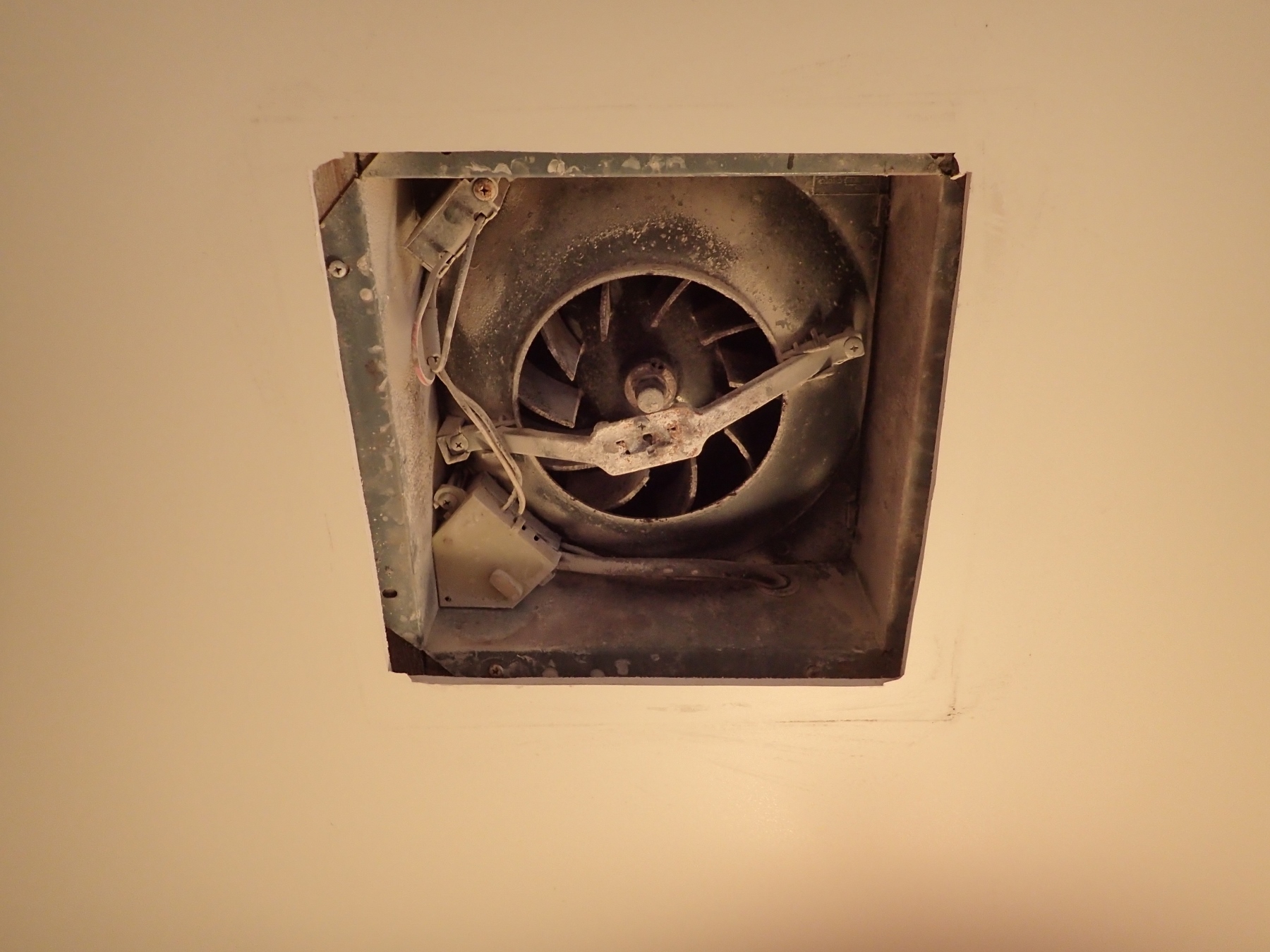

吸い込みグリルを外して見るとこんな感じです



１７センチ角の換気扇です、この既設換気扇を取り外して

２４センチ角の換気扇にパワーアップをさせて頂きます。



先ずは、サシガネを使用して、２４センチ角の寸法出しです。

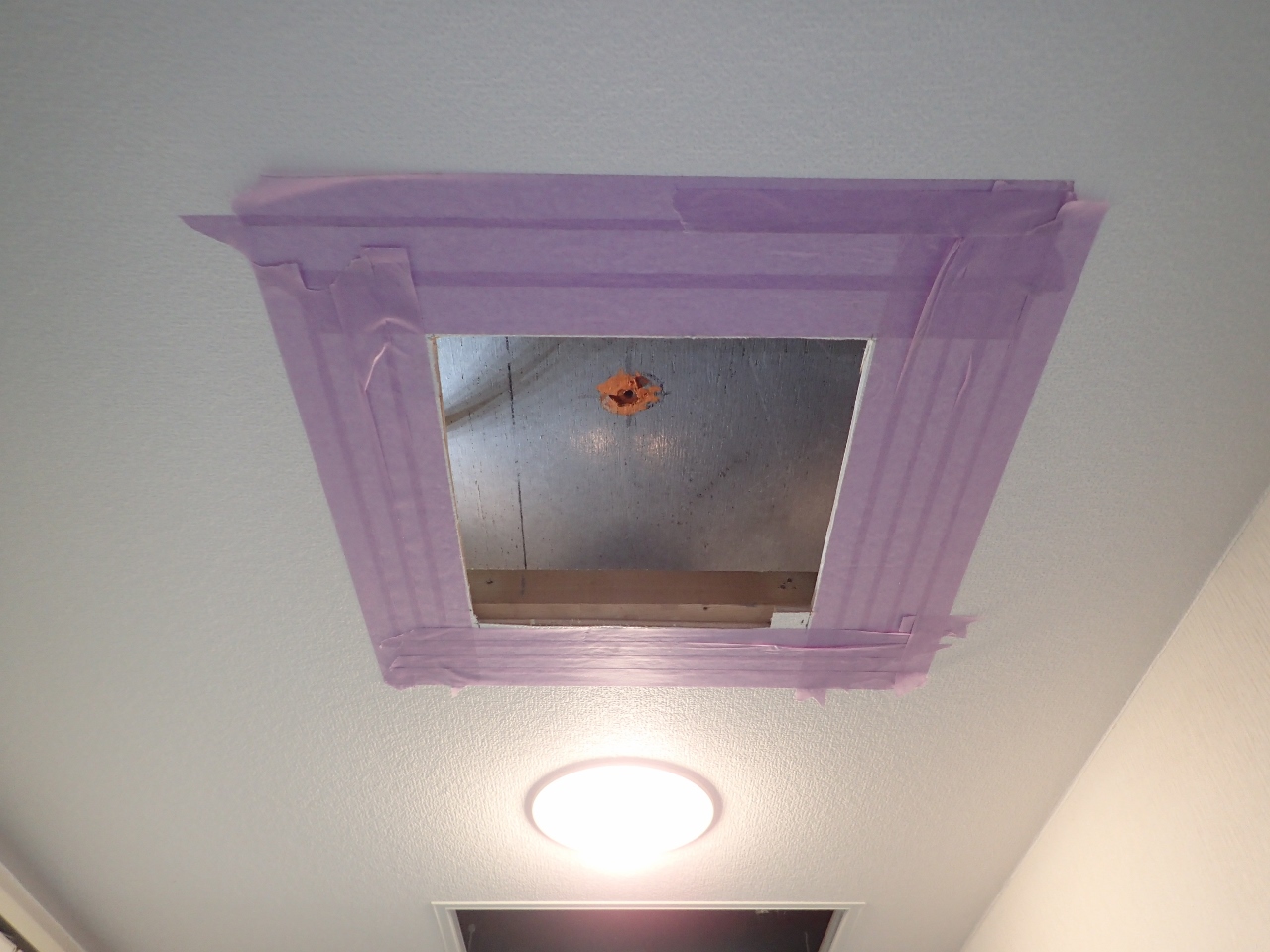

次の作業は、天井面にストレスをかけない様に、マスキングをさせていただいて。

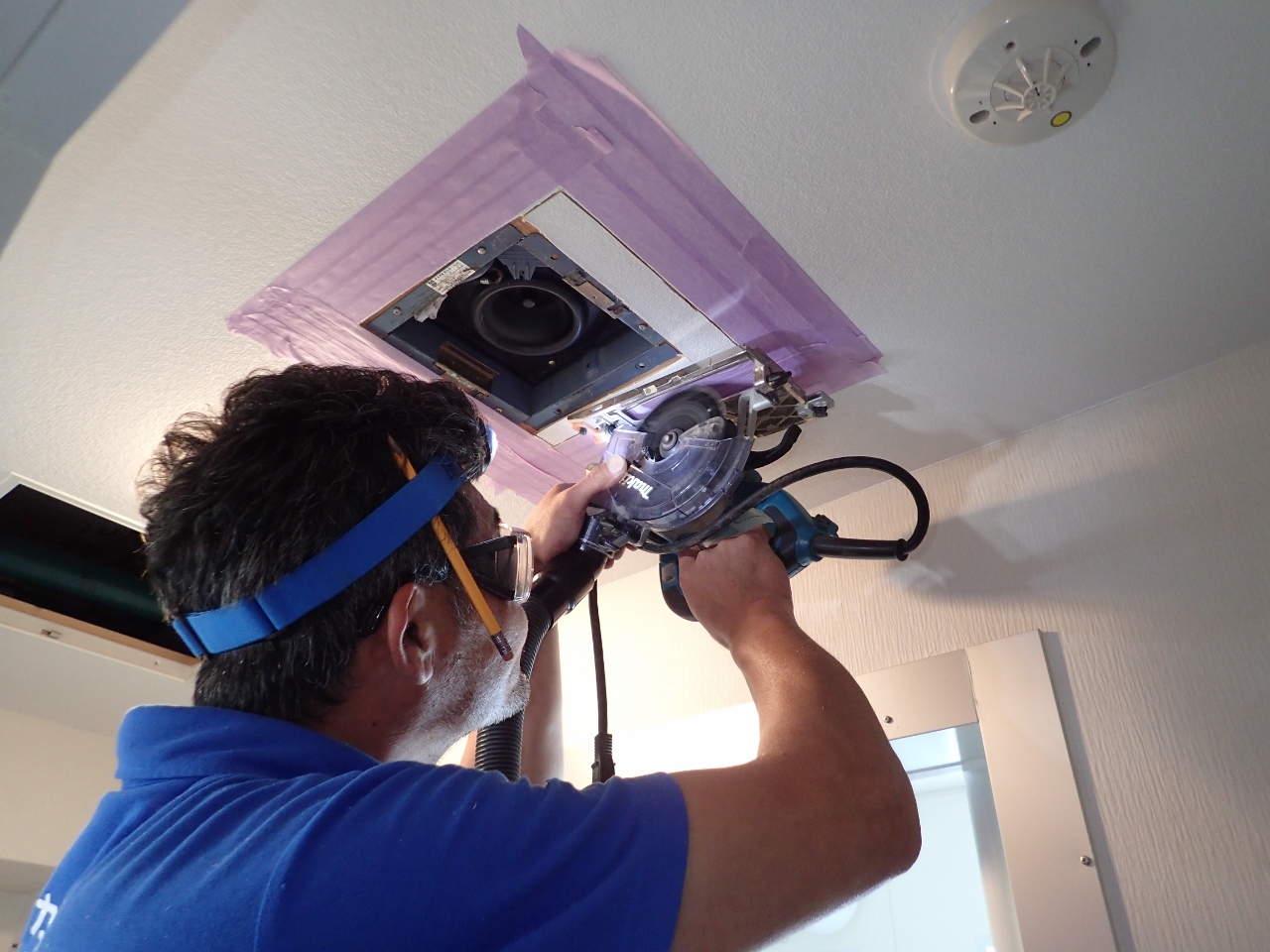

ＭＹ「電のこ」で慎重に天井をカットいたします。

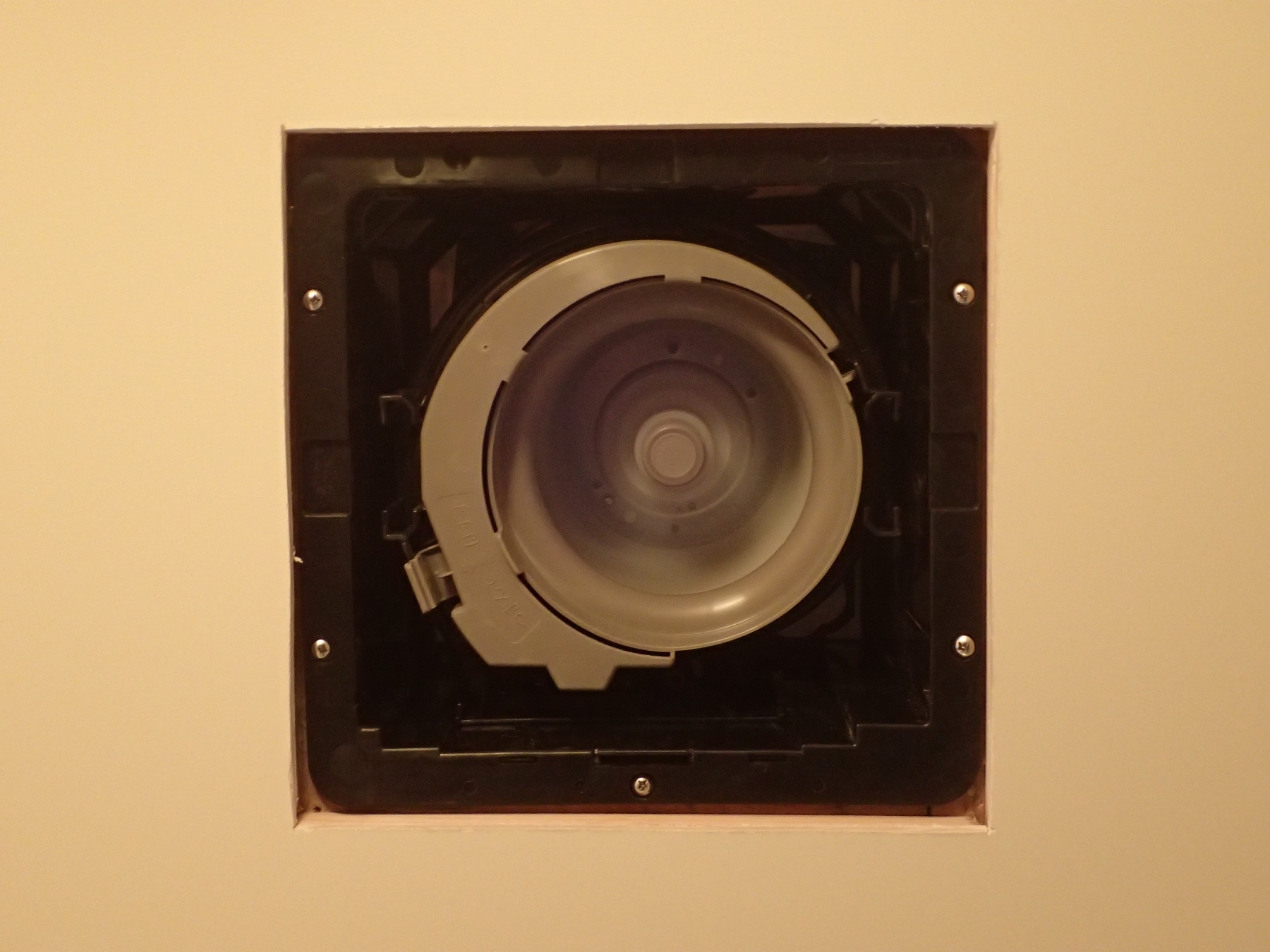

無事に２４センチ角の天井カットが出来ました。



次の工程は、換気扇を支える為に桟木で天井裏補強と、換気ダクトの掃除をさせていただいて

ついでに、天井裏も掃除機をかけさせていただきました

天井裏も綺麗だと気持ちが良いですネ！



完成はこんな感じです

Ｍ様に吸込みの具合を見ていただいて、無事換気扇のパワーアップの完成です



Ｍ様へ、換気扇のパワーアップ工事＆テレビドアホンのご依頼を頂いて

ありがとうございます、慎重に工事をさせていただきました

これで、洗面所がさわやかに成ると思います

またよろしくお願いいたします。



㈱ヒカリ電機店長兼作業員の大金より。

























毎々㈱ヒカリ電機へ各種ご依頼を下さるお客様へありがとうございます

ここの所年内にしてねのご依頼が立て込んできました

お待たせしているお客様へは誠にすみません！。



昨日は、つつじが丘ハイツのＫ様宅へお風呂場の換気扇取替え工事に

お伺いしてきました。

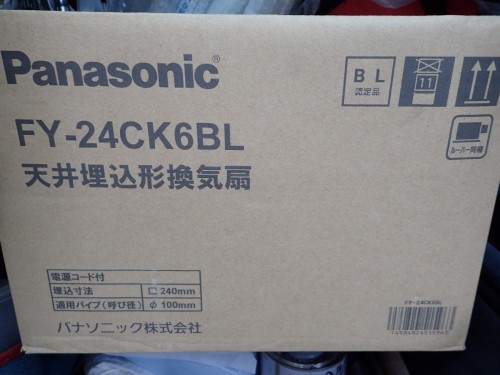

こちらのつつじが丘ハイツ用の後継機種を積んで出発します。



Ｋ様宅のこちらのお風呂場換気扇の取替え工事をさせていただきます

Ｋ様からのご依頼は、時々動作しない＆天井が結露して

結露の水が垂れてひやっとするので何とか成りませんかとのご依頼です

（数年前に他社様が施工された様です）。

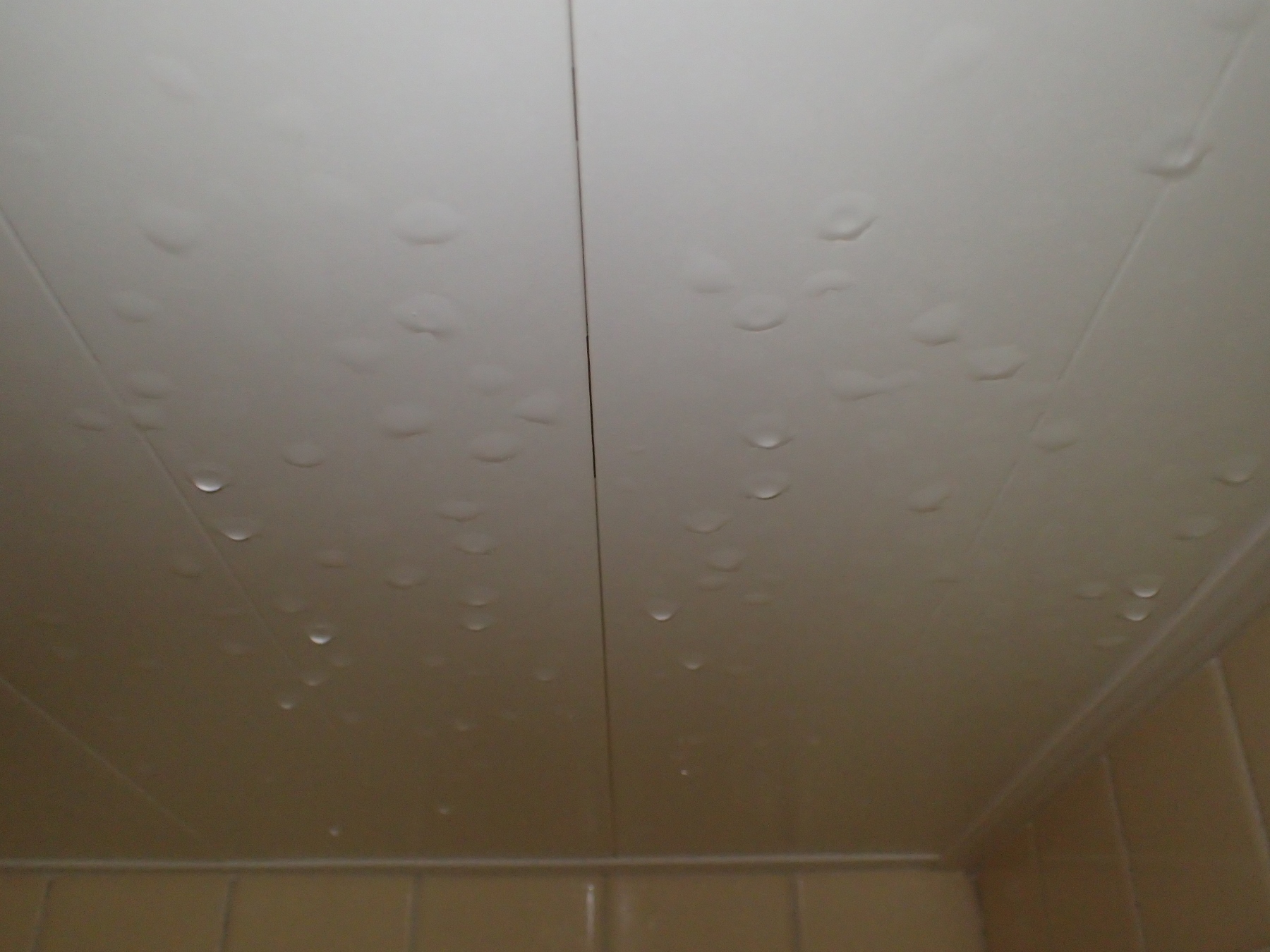

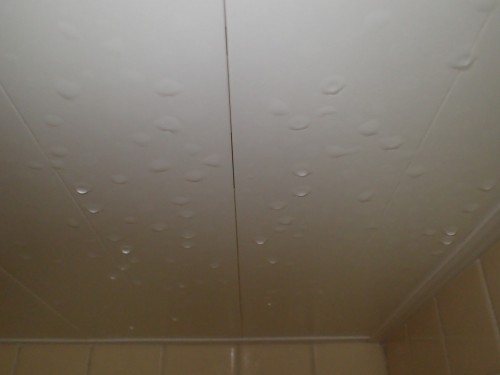

天井の結露はこんな感じです

換気が弱いのと、この時期の温度差の様です。



他社様施工分なので、恐る恐る天井裏をのぞくとこんな感じでした

業界の方は、すぐ解かっていただけると思いますが

ダクトと本体にテーピングがされていませんでした

ちょっとヤンチャな施工ですネ。

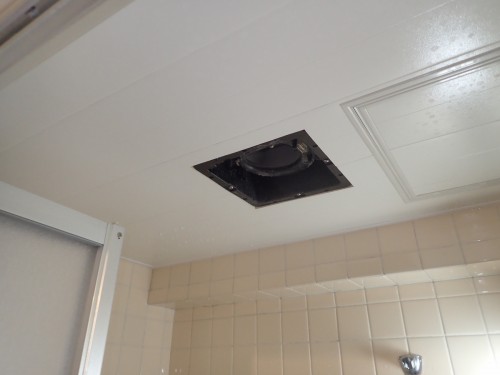

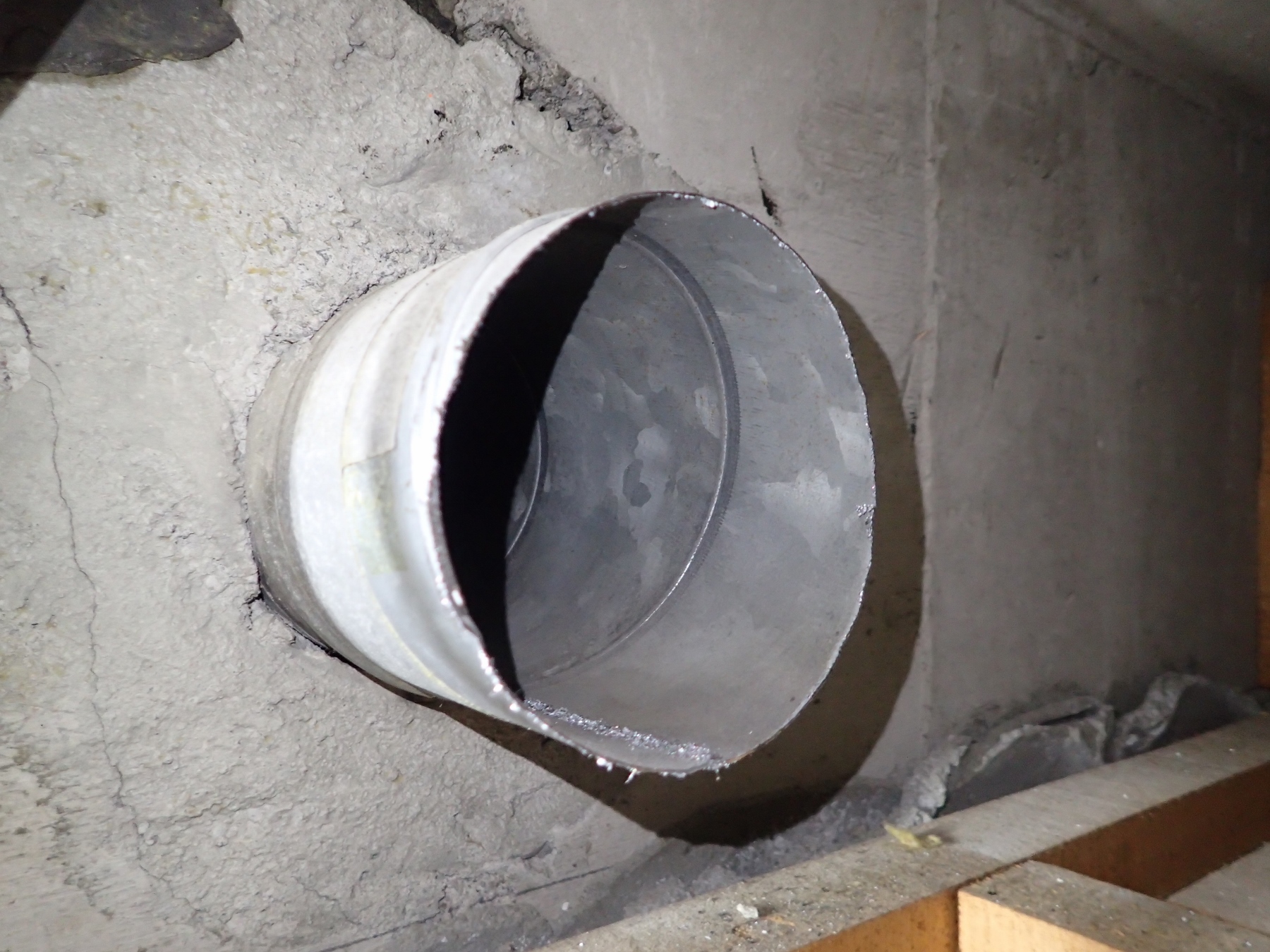

旧換気扇の取り外しが終るとこんな感じです

この状態で繋がっていました

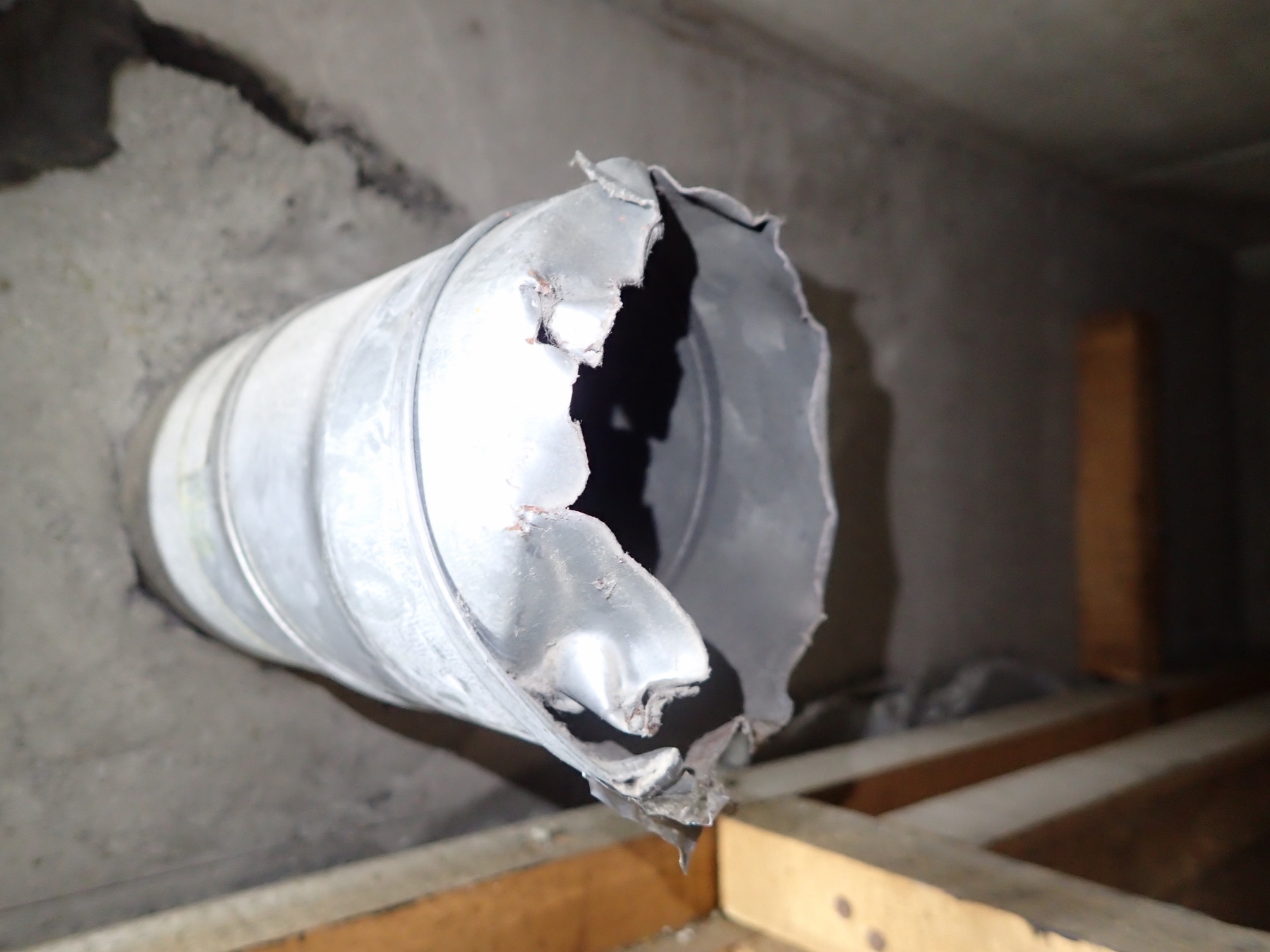

元々のダクトの切り方がまたまたヤンチャですネ！

これでは、排気がよろしく有りません

よっぽど急いでいたか、道具が無かったかですネ！

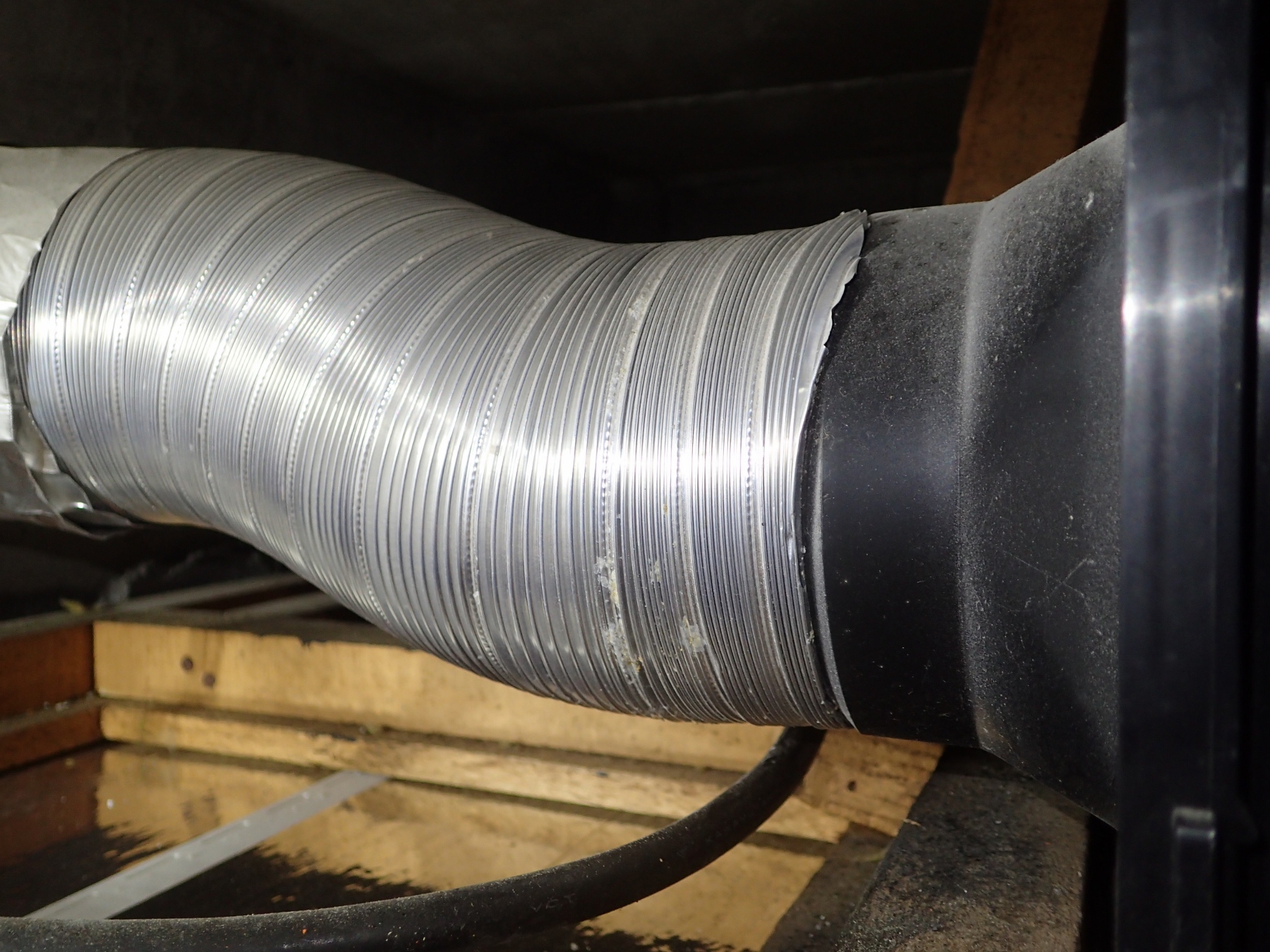

新換気扇の取り付けの際は、この様に綺麗なカットにさせていただきました

これで空気の流れが良くなります。



次の工程は、Ｋ様と相談をして天井がなるべく結露に成らない様に

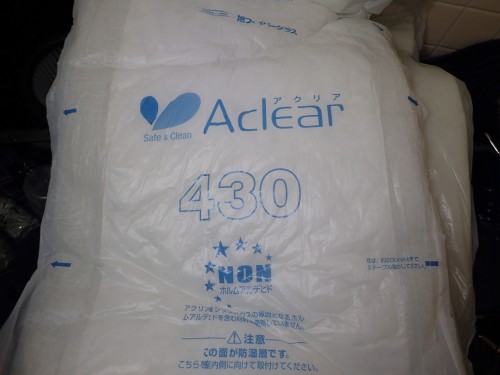

住宅用断熱材を天井裏に敷かせていただく事になりました。

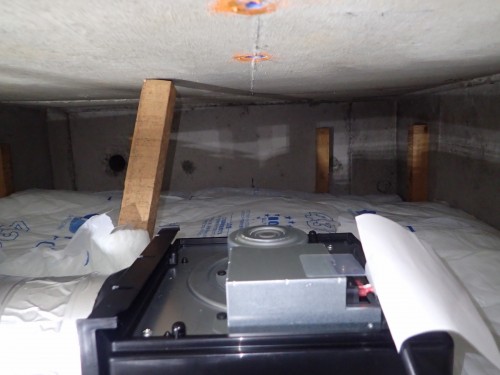

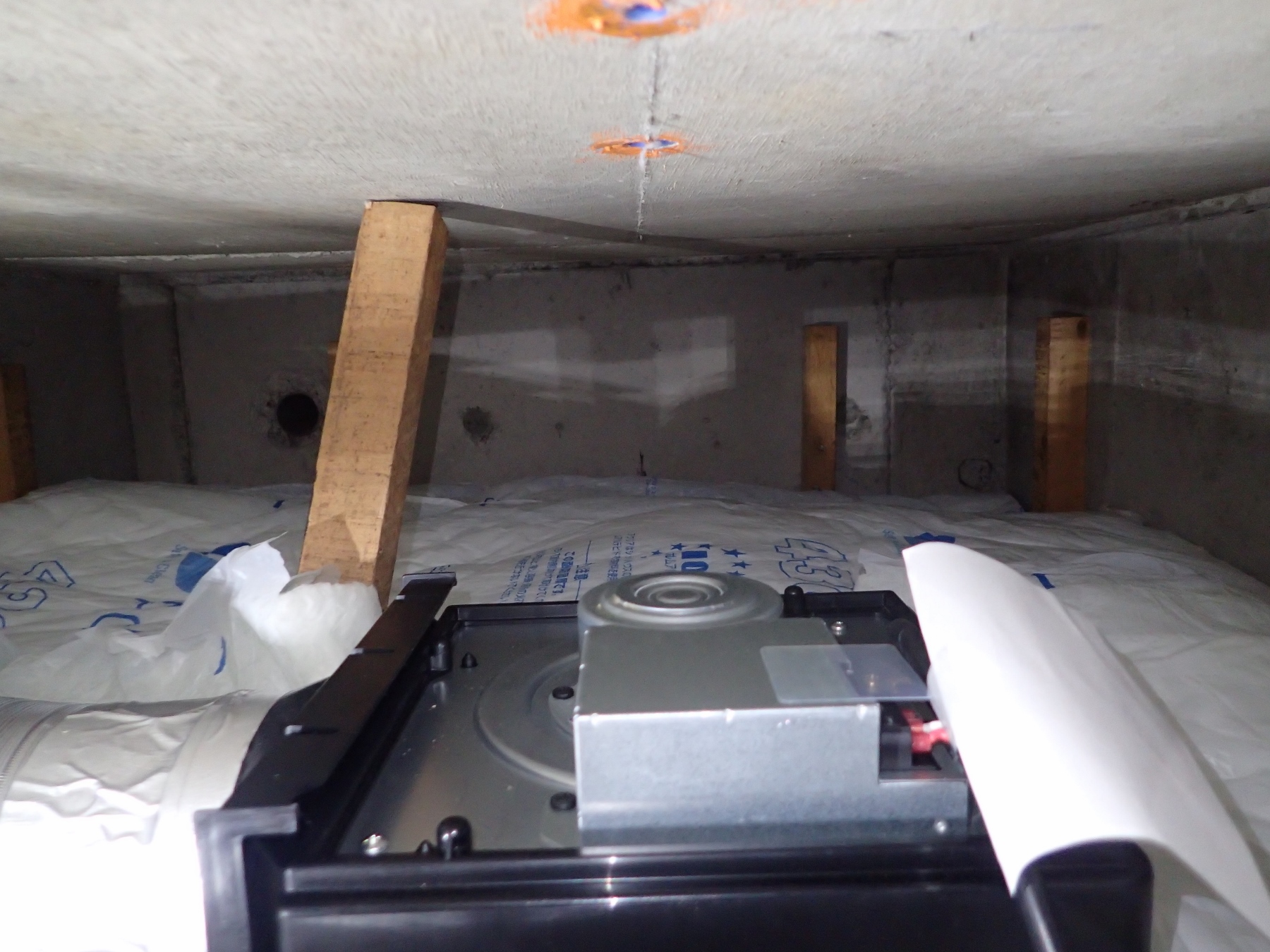

この様に、お風呂場の天井裏に断熱材を敷き詰めました

これで、少しでも結露対策になれば良いのですが？

効果の程は何とも解かりません？



本体の取り付けは無事終わりましたが

また難問です

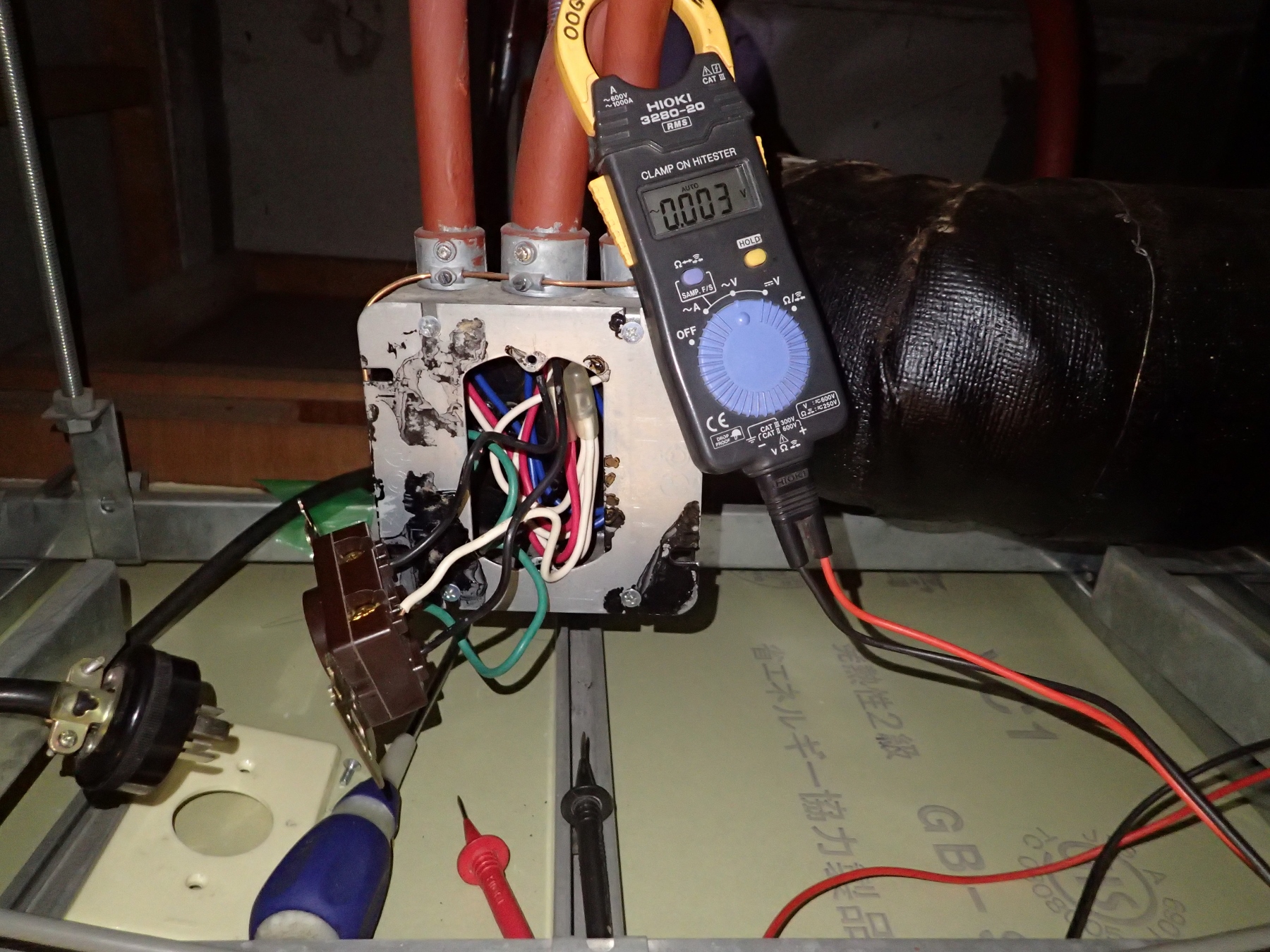

旧品の換気扇を取り替えた他社様が結線もおかしくしていて

オン、オフ、強、弱、の結線がおかしいです

もうひとふんばりです。

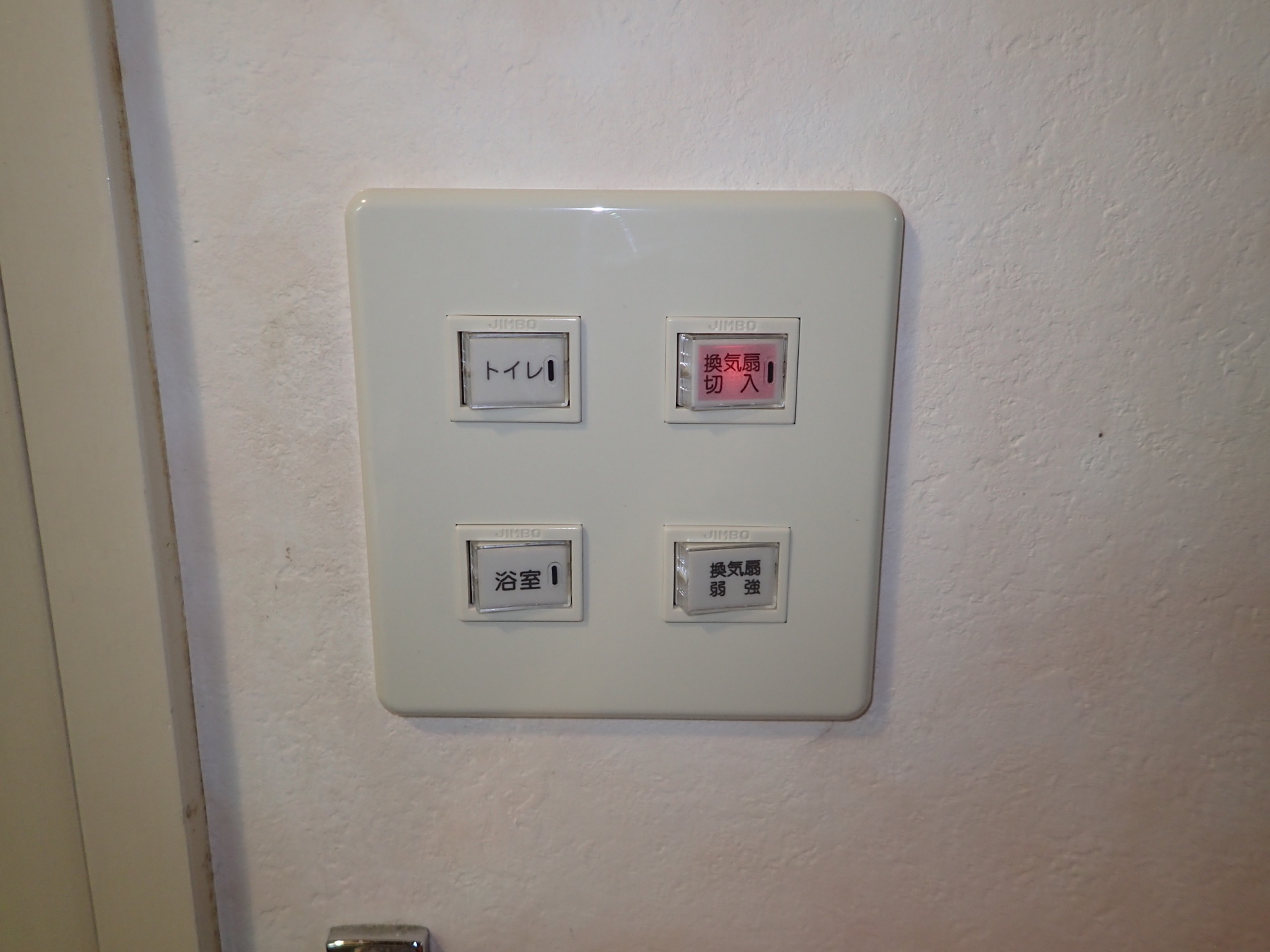

結果的に結線直しと、壁スイッチの取替え一式をさせていただいて

バッチリに成りました

これでつつじが丘ハイツ仕様の換気扇取替えと

つつじが丘ハイツ仕様の強弱付きの換気扇になりました

めでたしです。

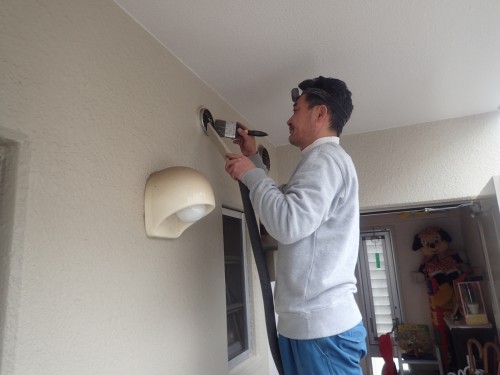

工事の最終で、換気扇の出口の掃除をさせていただいて

排気ビューティフルな換気扇になりました



Ｋ様へ、これで換気も良くなりまして

天井裏に断熱材を敷きましたので、お風呂場が少し暖かくなる事が期待出来ます。



換気扇工事のご依頼ありがとうございました

末永くお使い下さいませ。



㈱ヒカリ電機　店長兼作業員の大金より。



















先だっては、昭島市つつじが丘ハイツのＮ様宅へ

お風呂の換気扇取替え工事に伺いました

ここの所大変忙しくさせていただいており、数日お待たせをしてしまいました

Ｎ様へ大変おまたせをして、すみませんでした。



こちらの↑換気扇の取替え工事をさせていただきますが

少々難易度の高い換気扇取替え工事です

1.点検口が有りません

2.本体と天井仕上げ材が、サンドイッチに成っていて、すんなりと取り外しが出来ません

3.本体は見えない天井裏からボルト吊り



でも大丈夫です、ヒカリ電機はがんばらせていただきます

先ずは、天井仕上げ材のカットの為サシガネを使用して、寸法取りです。



次の作業は、天井材のサンダーカットです。



こんな感じにカット出来ましたが、まだまだ本体の取り外しは出来ません

見えない所で、躯体からボルト吊施工に成ってます。

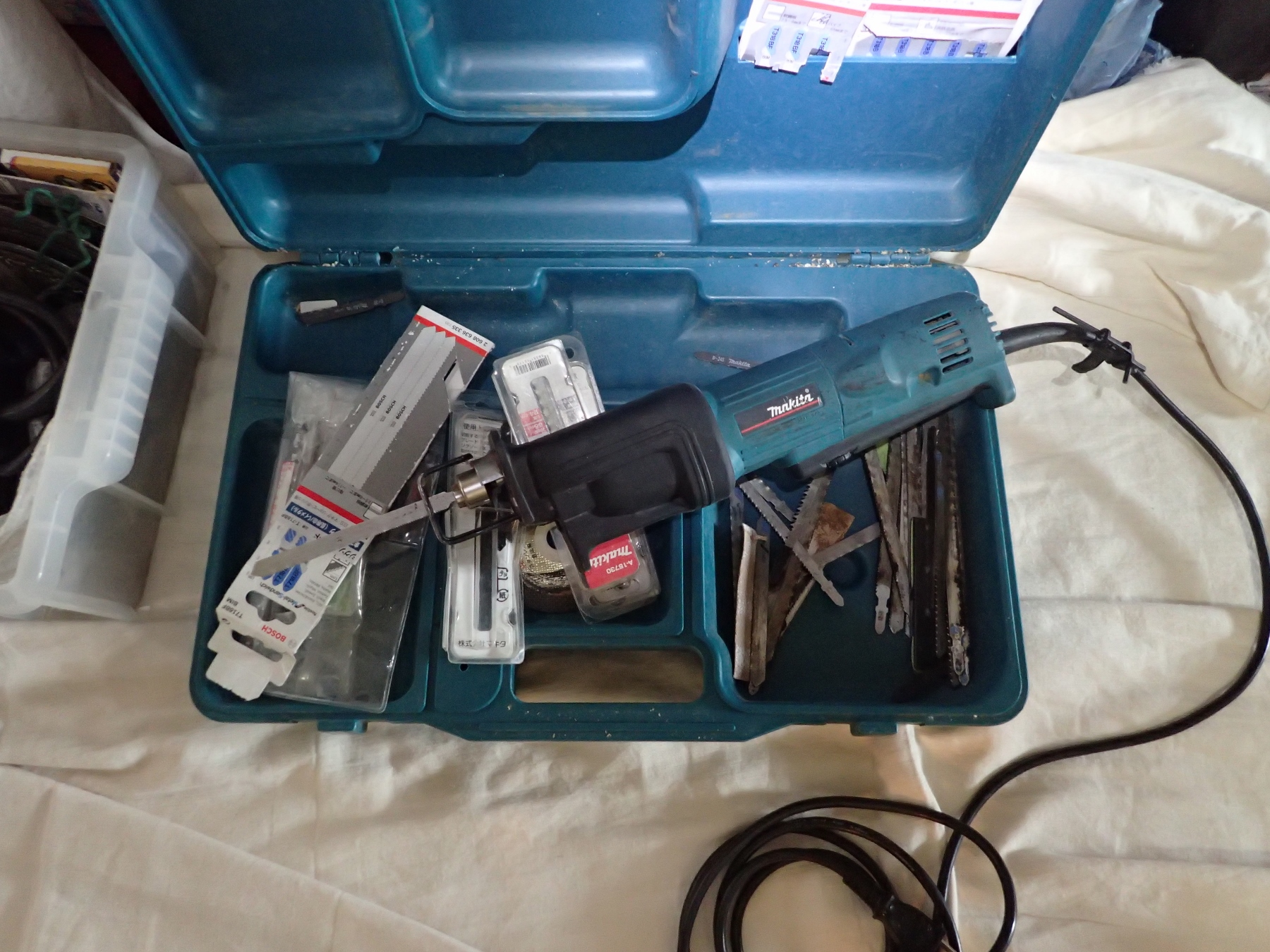

こちらの↑レシプロソーを使用して、換気扇本体の鉄板天板部分をカットいたします。



この様にカットして、ようやく本体を吊っているボルトが見えてきました

でももう少しです。



換気ダクトが、本体の外側からネジて留まってます

これを、外さないと本体が取れません

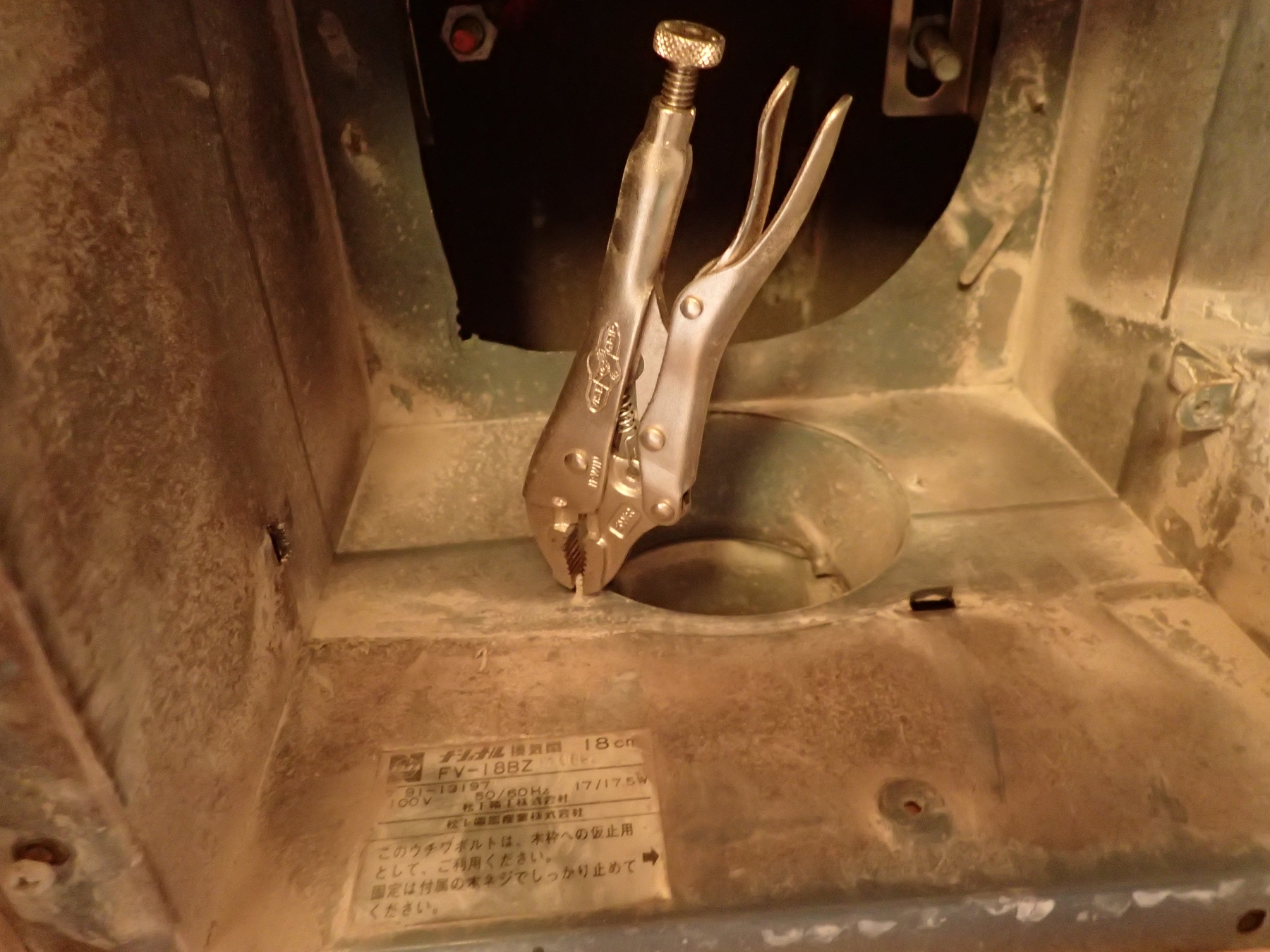

バイスプライヤーを使用して、内側からネジを外します。



これでようやく本体が外れてめでたしです

その後、天井裏のお掃除と。



換気扇の出口のお掃除をさせていただいて。



ビンビンに吸い込む、吸い込みを確認させていただいて

換気扇取替え工事の完成です

めでたしめでたしでした

Ｎ様へ、ビンビンに吸い込む換気扇工事をさせていただきました

ありがとうございます、またよろしくお願いいたします。



㈱ヒカリ電機　店長兼作業員の大金より。





















本日は、昭島市のキャッスル昭島Ｔ様邸に３室換気扇の取替え工事にお伺いしました。



換気扇工事部材を一式積んで出発です。



Ｔ様邸のこちらの換気扇を取替え工事させていただきます

既設換気扇のV-18ZFM-Pの後継機種が無く

代替機種を探すのに少々日にちをいただいてしまいました、スミマセン！

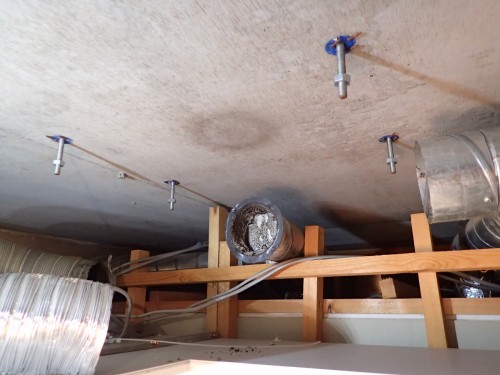

旧品の撤収が終わるとこんな感じです。

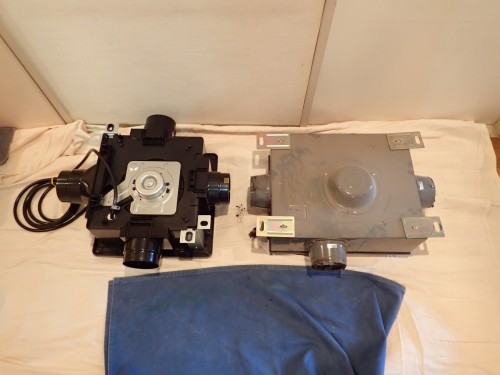

右が既設品、左が新換気扇の代替機種です

よーく見ると解かっていただけると思いますが

本体の吊金具寸法が違います、新型が少し小ぶりですね！

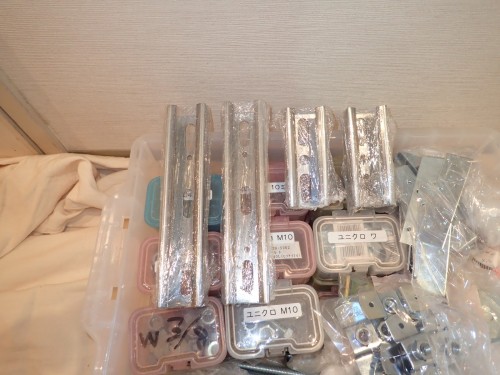

こんな時は、↑こちらの短尺ダクターを使用して

取り付け寸法の微調整をいたします。

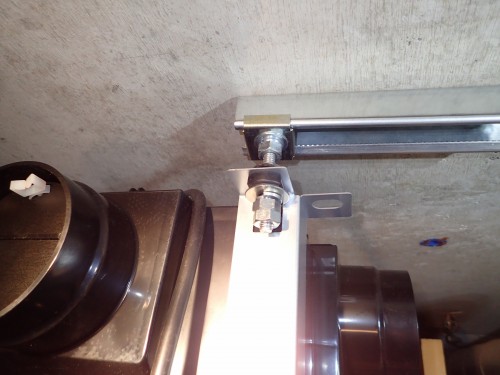

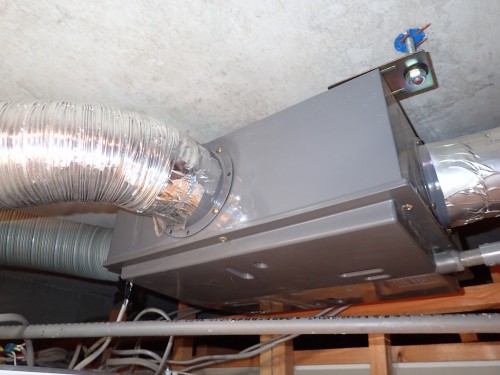

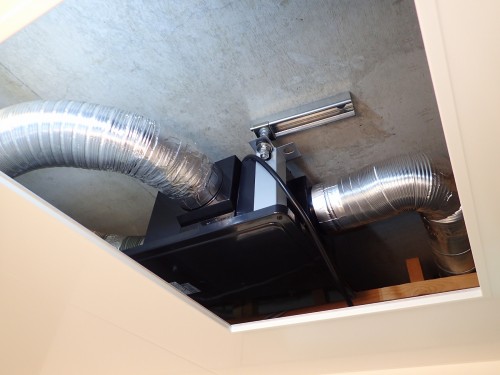

本体吊り込みの完成は、こんな感じです

短尺ダクターと吊ボルトを使用して頑丈な取り付けにさせていただきました。

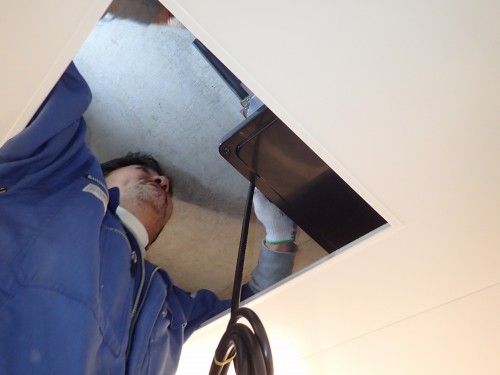

実はこの吊込みが少々大変で、工事時間を長めにいただきました。



はい、バッチシ取り付けの完成です



が？

もう3手間ございます。

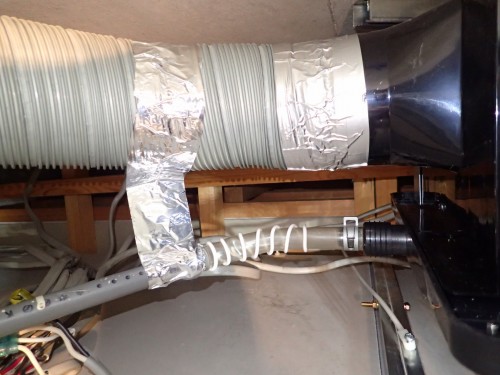

天井埋め込み型換気扇の為、こんな感じにドレン工事をさせていただいて。

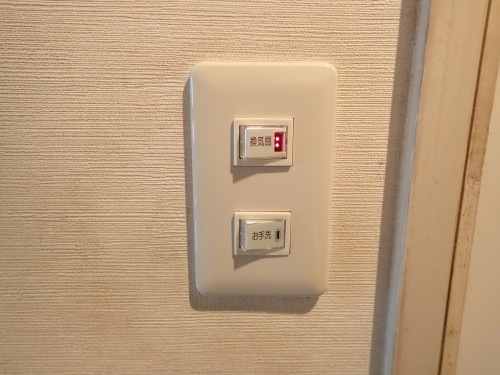

接触不良を起している、壁スイッチの一式交換をさせていただいて。

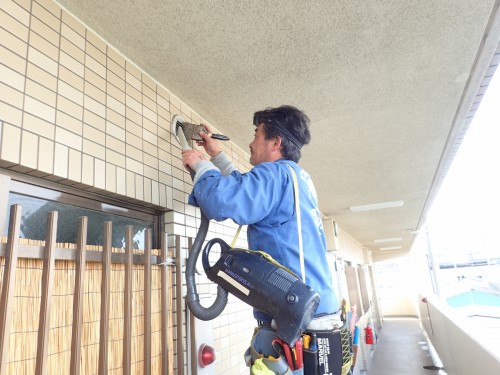

最終の一手間で、換気扇の出口の掃除をさせていただきました

これで、排気がビンビンに成りました

めでたしです。



Ｔ様へ、いままでより換気が良くなった様な気がいたします、いかがでしょうか？

この度は当ヒカリ電機に御依頼をいただきましてありがとうございます

これからもよろしくお願いいたします

ありがとうございました。



換気扇工事もおまかせ下さいの　㈱ヒカリ電機店長兼作業員の大金より。









毎々各種御依頼を下さるお客様へありがとうございます

感謝申し上げます。

お陰様でここの所大変いそがしくさせていただいております

実はこちらの換気扇取替え工事も７月８月に御依頼をいただいた商品です

７月８月は、どうしてもエアコン関連の仕事が集中してお待たせをしてしまいました

Ｙ様、Ｏ様、Ｋ様、Ｎ様、Ｔ様へ、大変お待たせをしてすみません！

じんぐりお伺いいたしますので、もうしばらくすみません！

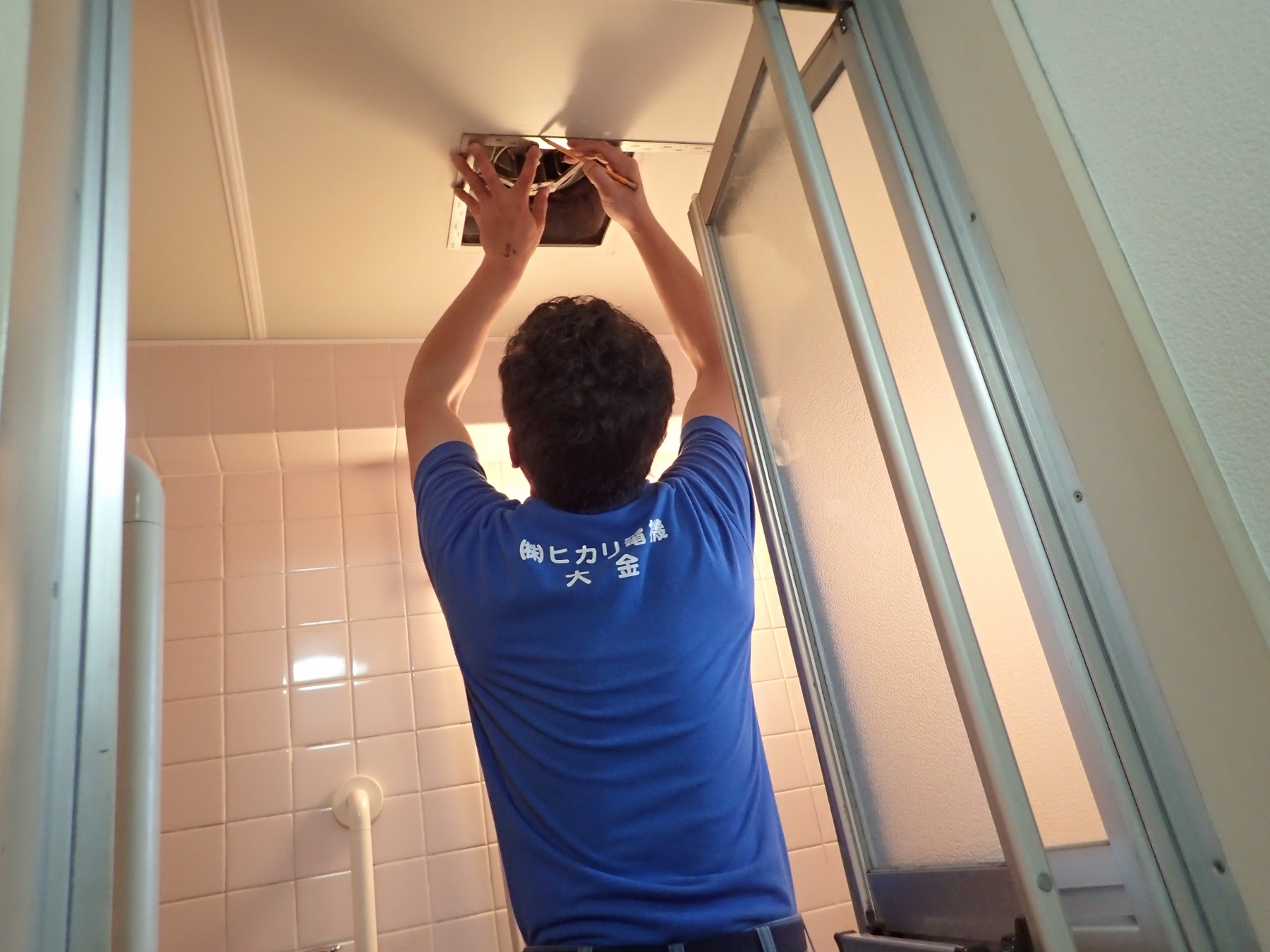

工事中はこんな感じ

つつじが丘ハイツの浴室天井は、コンクリート質のおおひら板で出来てます

先ずは、このおおひら板を少しサンダーカットしないと既設の換気扇が

外れません！

業界の方は解かっていただけると思いますが

天井の骨組みと換気扇の枠と天井材がサンドイッチに成っているパターンです

楽な取り外しのパターンでは有りません（苦笑）。

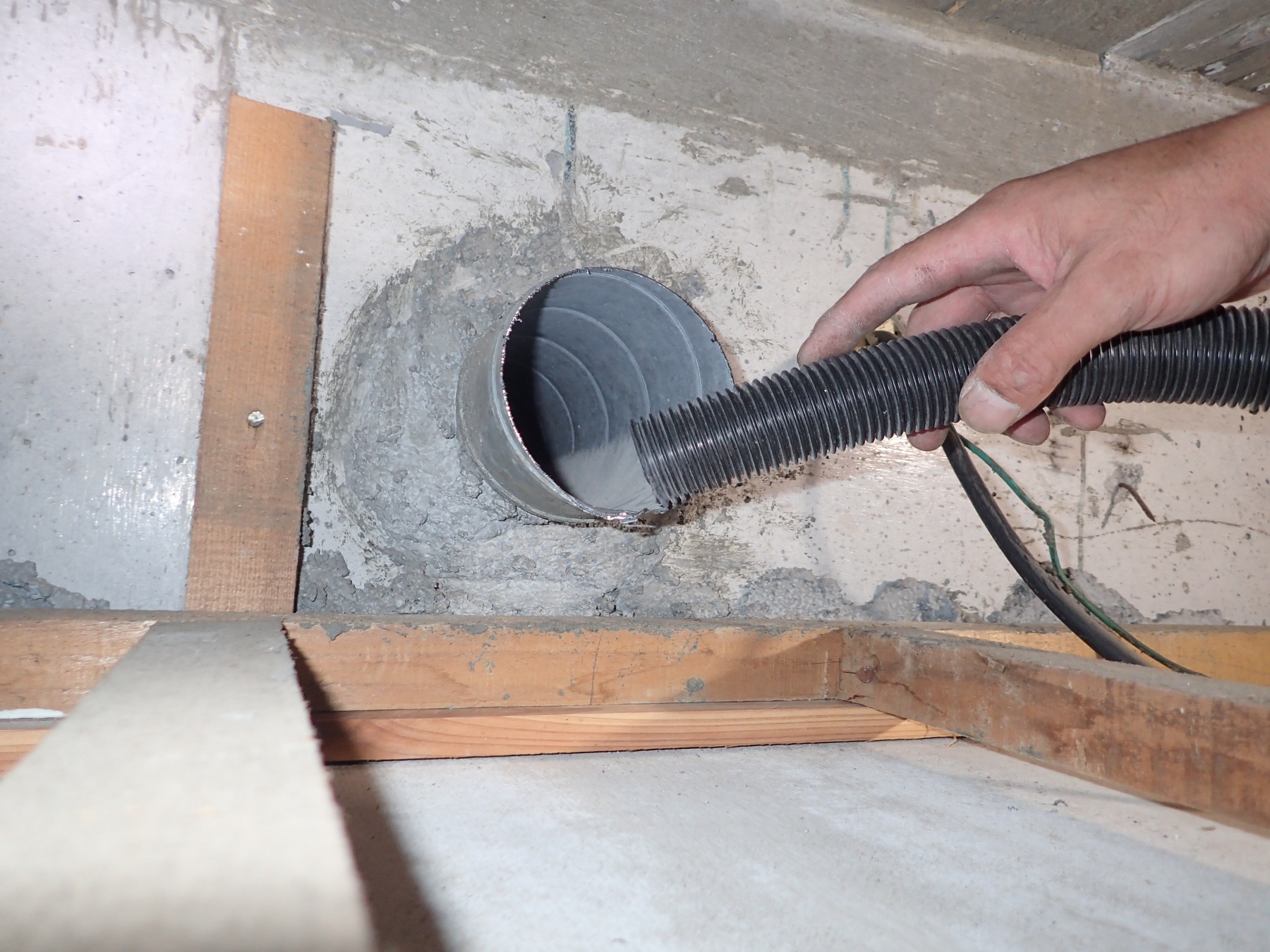

続いては、ダクトの接続工事です

このダクト工事も、良く見かける蛇腹ではなく、スパイラルの直管仕様です

蛇腹管の様に、ポンポンとは事が運びません！



そして工事の最終でダクトの出口の掃除をさせていただきます

本体の取替えだけ終えて、はいさようならでは有りません。



このままだと、せっかく換気扇が新しくても排気がいまいちですね！

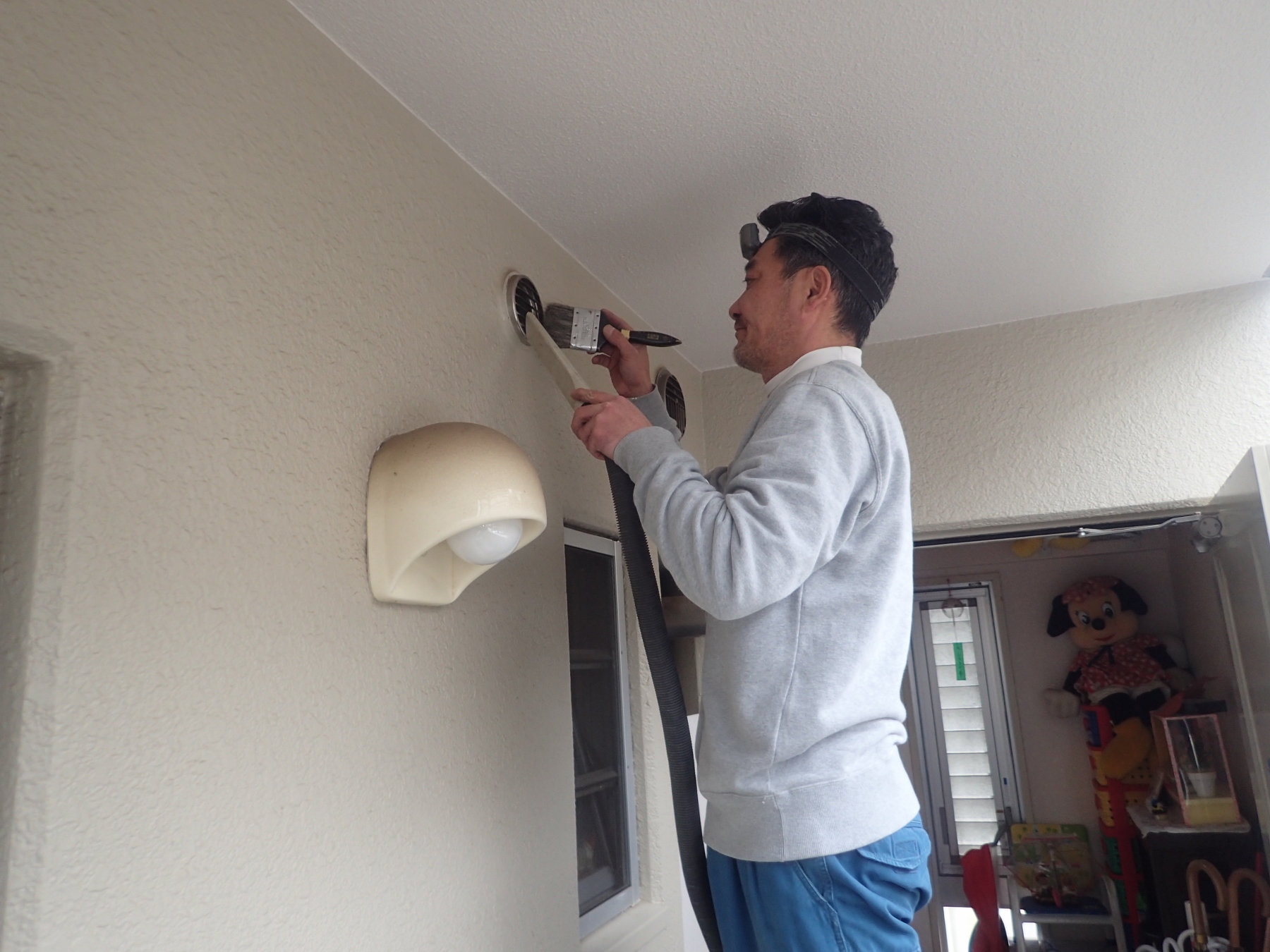

この様に換気の出口も掃除をさせていただきます

このプチ気配り工事がヒカリ電機流です。





こんな感じに出口の掃除をさせていただきました

これで排気がビンビンです



出口君から、掃除をしてくれてありがとうと聞こえて来るような気がいたします。



で、工事の一部始終を見ていたＯ様から一言いただきました

「電気屋さんの仕事って、オリンピックを見てるみたいだね！」

「こんなに大変だとは、思わなかった！」



私より一言　「楽な仕事ではないですね！」

「でもお客様の為にがんばってますよ！」







帰り際にＯ様から頂き物をしてしまいました

あんなに大変な仕事だから

ビール飲んで、ジュース飲んで、ドリンク飲んで

それから、にんにくも食べなさい！



それから、それから　「痛い所があったらシップも貼って」　と



Ｏ様へ、こんなに頂き物をしては申し訳ないです　スミマセン！

恐縮しながらいただきました、ありがとうございます。



本日は、換気扇の取替え工事の紹介でした。





昨日は、日頃からお世話になっているマンションのオーナー様からの御依頼で

トイレの換気扇取替え工事に伺いました

少し難しく付いておりましたので取替え事例を御紹介いたします。

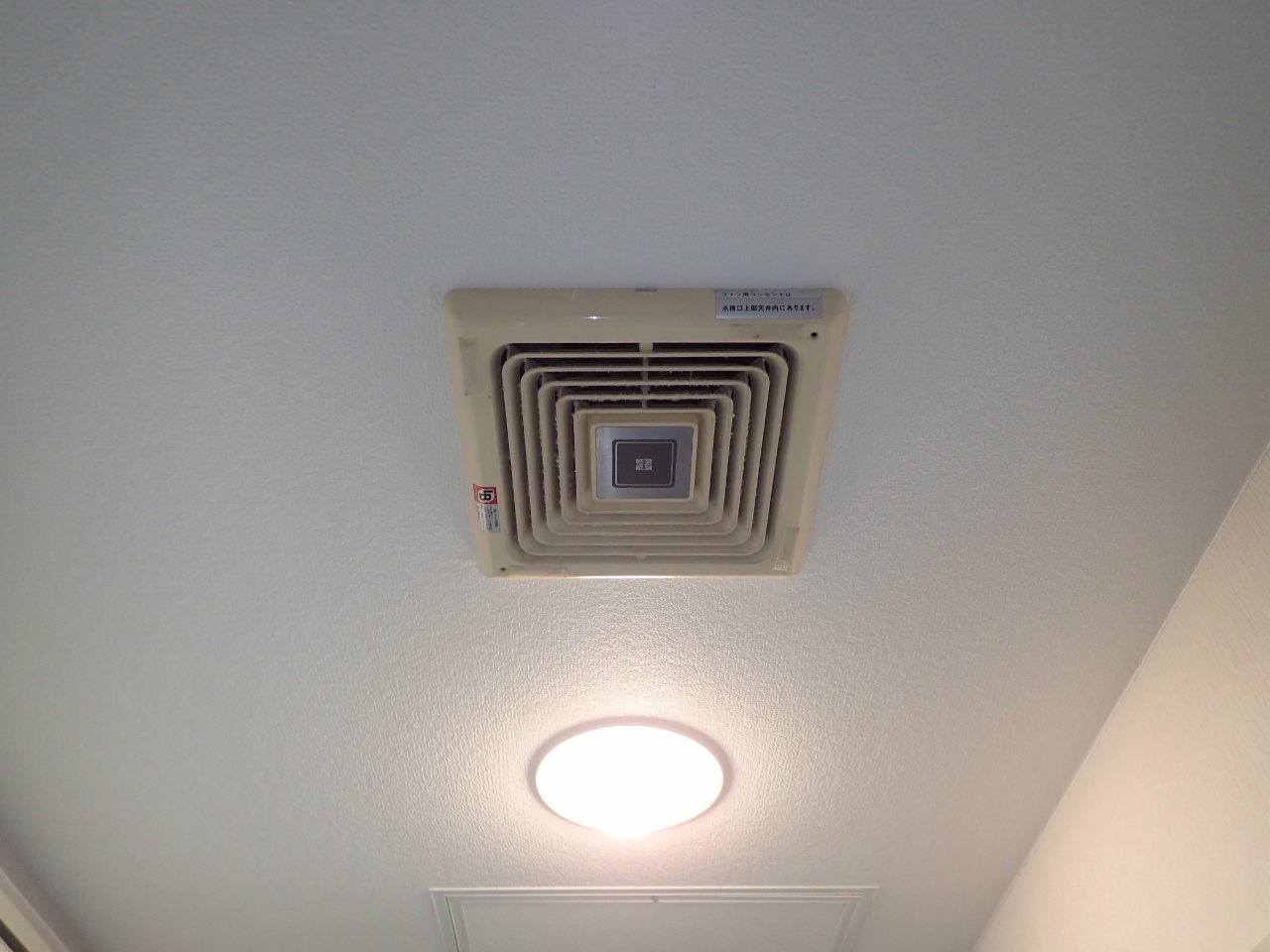

こちらの、トイレ換気扇の取替えをいたします

吸い込みパネルを外して見るとこんな感じです

換気扇を付けてから、ボードが貼ってあるパターンですね

少し難航が予想されます。



幸い、隣がお風呂なので　点検口からのぞいて見るとこんな感じ！

天井ボードと、軽鉄のサンドイッチです

下にも、上にも外せません。



少しズームアップして見ます　しっかりサンドイッチですね（苦）。



この様な時は、天井ボードを開口するしかありません

先ずは、サシガネを使用して開口の寸法出しです。



次の工程は、ティーへらを当てて　ボードに切り込みを入れて行きます。



そして　こちらのパネルビットを使用して、いっきにボードをくりぬきます。

（これ　いざの時に一個持っていると便利です）



はい、無事くりぬきの完成です

これで、本体の取り外しが出来る所まで来ました。

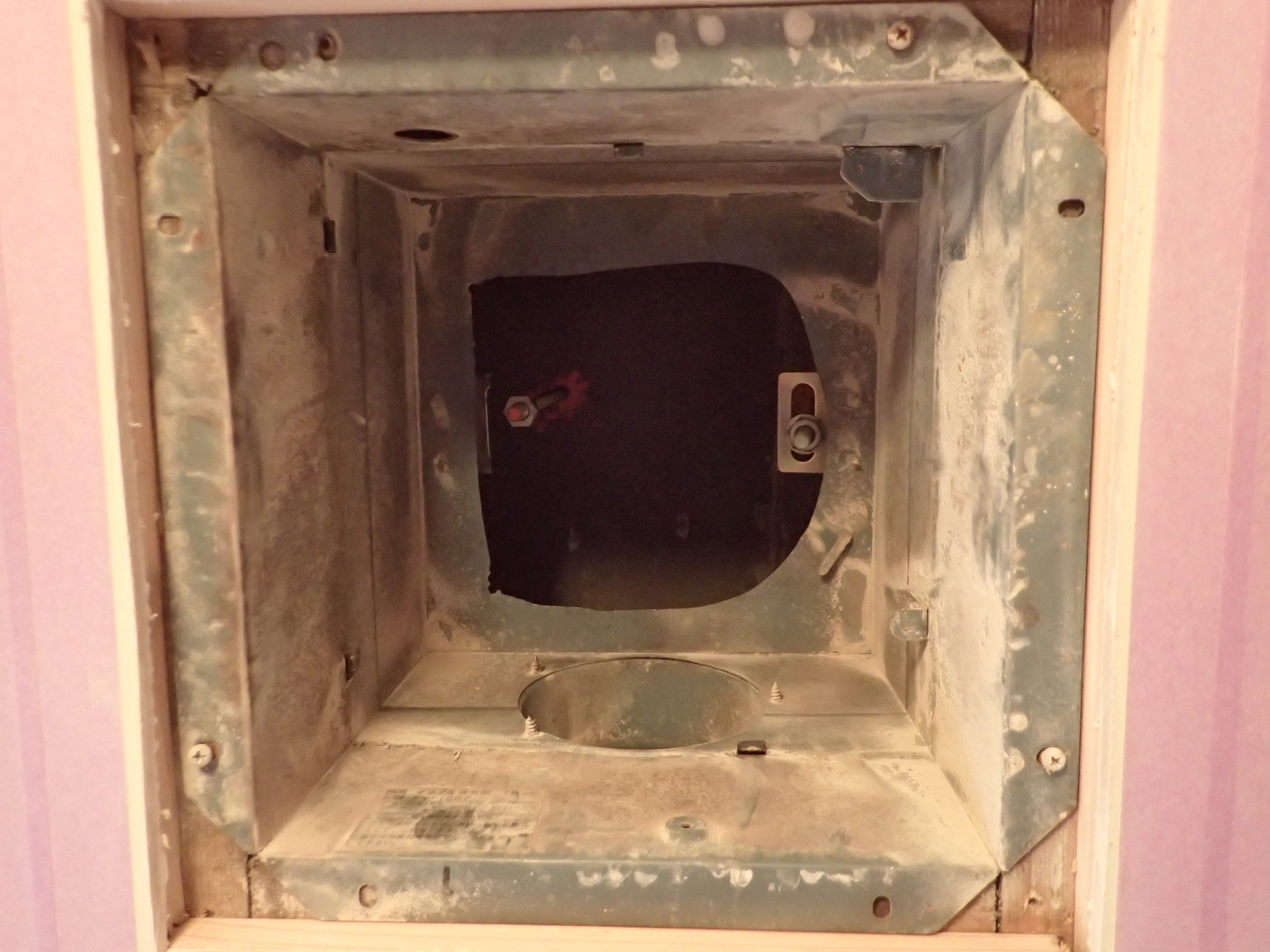

本体が外れるとこんな感じです。



そして、このままですとボードの切り口が荒れたままで

私的に気になりますので、少々ヤスリをかけて切り口を整えます。





作業中はこんな感じで、ボードの粉だらけになります

この粉が、目に入るし　鼻に入るし　口にも入ります

けしてお勧めの工事方法ではありません！（御注意願います）



今回は、予想外のサンドイッチ取り付けになっていましたので

急遽こんな感じの粉だらけ工事になりました。

粉だらけになる時もありますね！（苦笑）。



で、粉だらけになりながら　無事新換気扇の取り付け完成ですが？

もうひと手間かけます

ボードと、本体の少しの隙間が気になります　（私だけかな？）



隙間は、アルミガラスクロス（ＡＧＣ)テープを貼って完成です

これで、隙間から虫君がちょろりなんて事もありません。



最終の吸い込み確認を入居者様に見ていただいて、今回の工事は完成です

めでたしでした。



Ｎオーナー様へ、毎々の各種御依頼ありがとうございます

それから、ガレージをお借りして助かりました

またよろしくお願いいたします。



㈱ヒカリ電機　店長兼作業員の大金より。

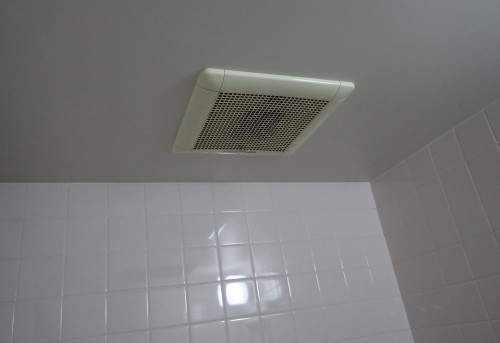

昨日は、昭島市のＩ様宅へ浴室と洗面の二室換気扇の取替え工事に伺いました。

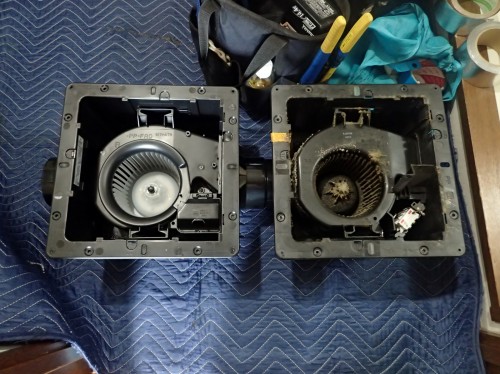

左が新換気扇　右が既設の旧換気扇です

十数年ご使用です、

モーター部品の入手不能で取替え工事をさせていただく事になりました。

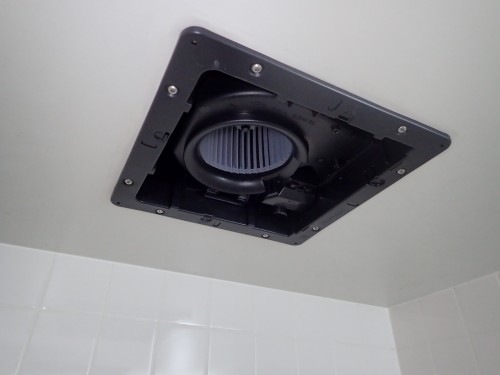

新換気扇の取り付け完成です

やっぱり新しいのは、気持ちがいいですね！

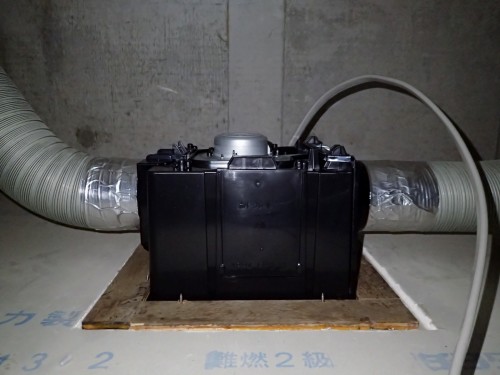

普段お客様が余り見る事のない、天井裏も施工記録で　「パチリ」させていただきました。

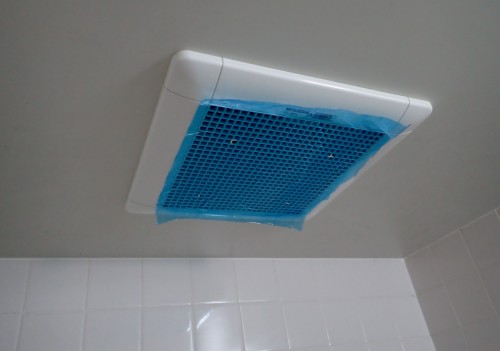

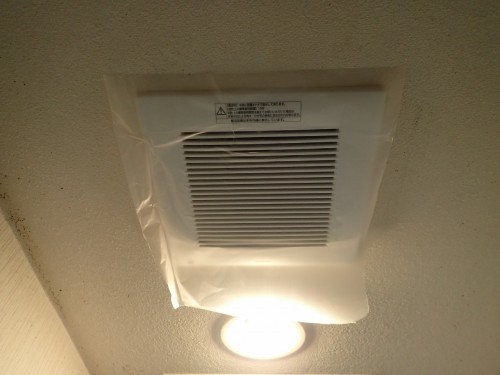

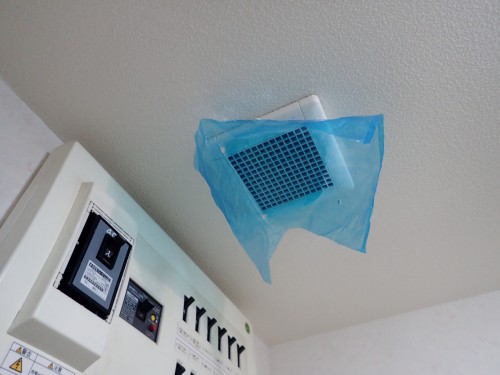

工事の最終でビニールを使用して

吸い込みのテストをさせていただきます

「ばっちり」です。









こちらの洗面室の副吸い込みくちも

「ばっちり」です。









これで換気扇取替え工事は、めでたく完成ですが、

Ｉ様宅は、もうひと仕事有ります。

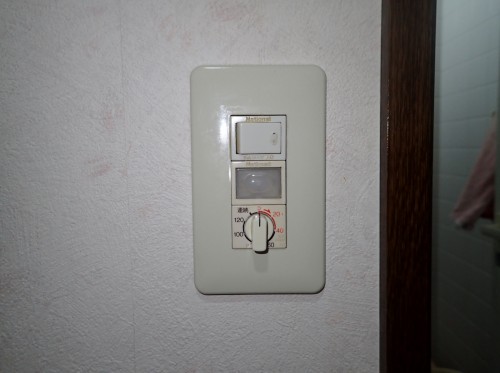

こちらの換気扇用のタイムスイッチが故障で、タイマーが効きません

Ｉ様より一言いただきました　「タイマーの取替えも出来ますか？」

私より　「おまかせ下さい　出来ますよ！」

「念の為一式取替えでいかがですか？」

Ｉ様より　「それでお願いします」。

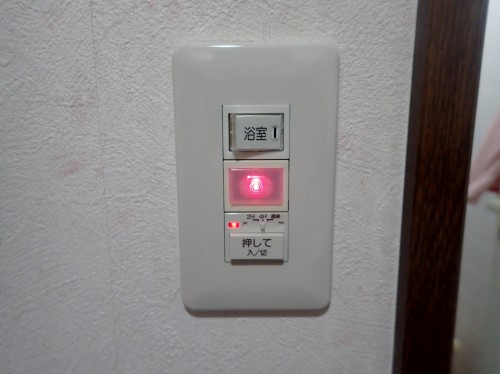

この様に、壁スイッチの一式取替えをさせていただきました。

これにて一件落着です　ありがとうございました。





帰りの際に、金麦のお土産をいただいてしまいました

Ｉ様へ、色々とお気使いをいただきまして恐縮です　ありがとうございます

また、これからもよろしくお願いいたします。



㈱ヒカリ電機　　店長兼作業員の大金より。













昨日は、つつじが丘ハイツで換気扇取替え工事の一日でした。

一軒目はＳ様宅の洗面所の二室用換気扇の取替えです。

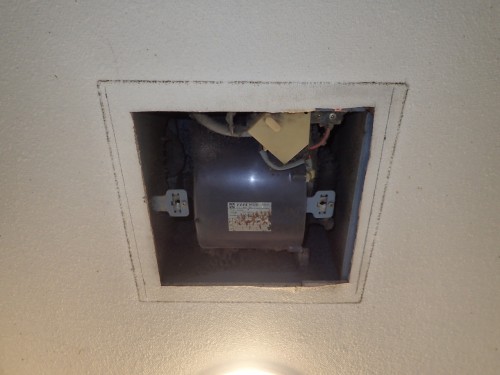

こちらの、トイレ、洗面の二室用換気扇の取替え工事をさせていただきます

つつじが丘では、毎々おなじみの　桟木　換気扇　大平板　のサンドイッチ取り付けです

簡単に取り外しが出来ません！



旧換気扇を外す為に、大平板のカットをしないと　本体が外れません。

業界で良くある　「ちょっと難易度が　↑　、、、です」。

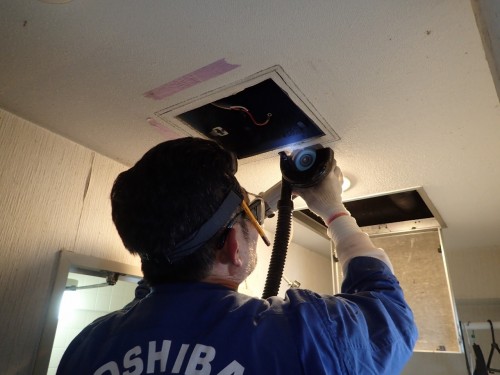

先ずは、天井の大平板を　コンクリーサンダーでカットいたします

つつじが丘ハイツの換気扇取替えは、毎々この作業です

しばしサンダーの騒音が出ますので　ご近所様　スミマセン！

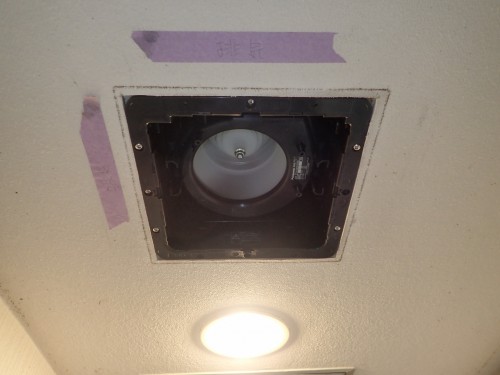

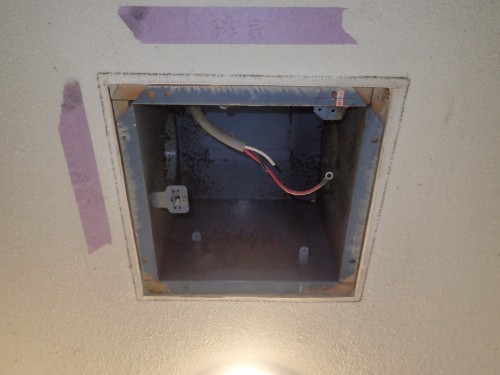

サンダーカットが終わると、こんな感じです

これで旧品の換気扇が、外れます　。



ここからは、ダクト工事です

これもまた　「難易度　↑　、、、です」

２４０×２４０の開口穴からダクト工事です

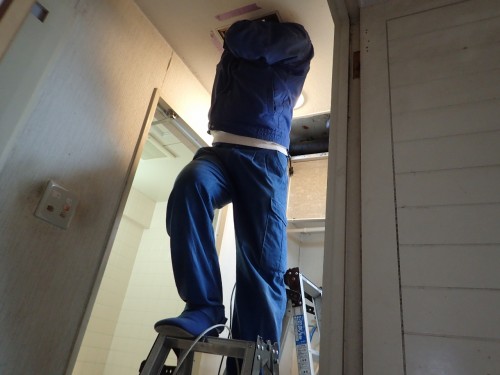

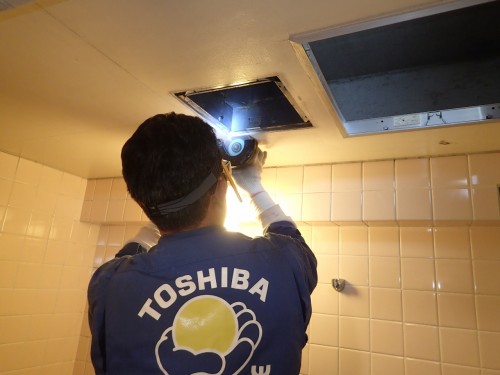

顔と片腕がやっと、やっとの工事です

点検口からでは、ダクトに手が届きません



つつじが丘ハイツは公団仕様の為　良くある蛇腹管ではなく

スパイラル直管です

これが結構大変なんです。



でも　がんばります　町の電気店は「がんばり店です」。



で、新換気扇の完成です。



最終の工程で、吸い込みの確認をして完成です　が！

ここでもうひと手間　させていただきます。

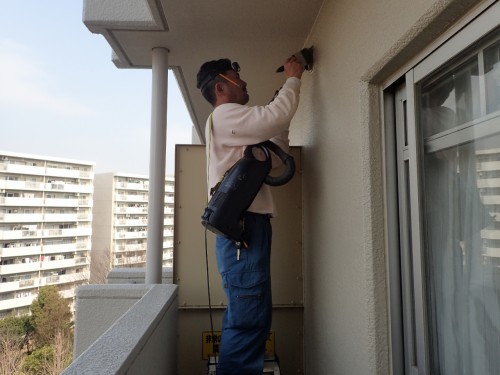

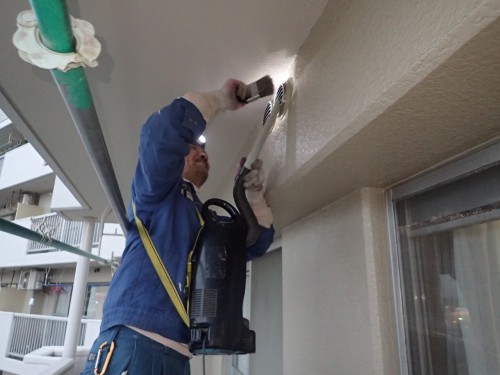

換気出口の掃除をさせていただきます

これで、排気がビューティフルになります

ヒカリ電機のこだわり作業です。



これでめでたくＳ様宅の換気扇が、ビュンビュンになりました

Ｓ様へ、ヒカリ電機に御依頼をいただきありがとうございました

末永くお使い下さいませ。











続いて二軒目のK様宅です。

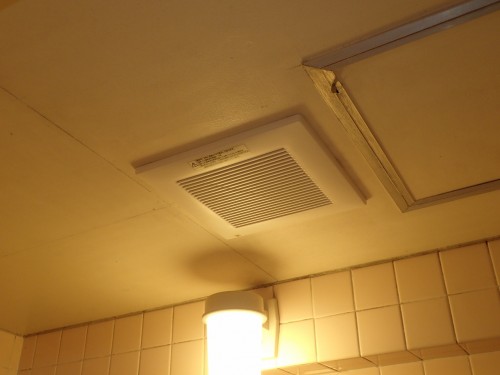

浴室換気扇の取替え工事をさせていただきます

先ずは、サシガネを使用して寸法取りです。



こちらも、天井材は大平板です

大平板　本体　垂木の　サンドイッチ取り付けになってます

天井材を四辺共　数センチづつカットしないと旧換気扇が外れません

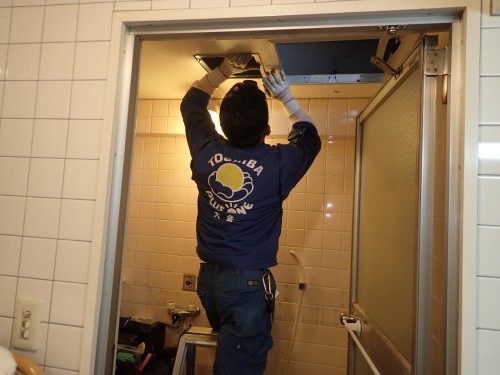

コンクリーサンダーで、カットですね！

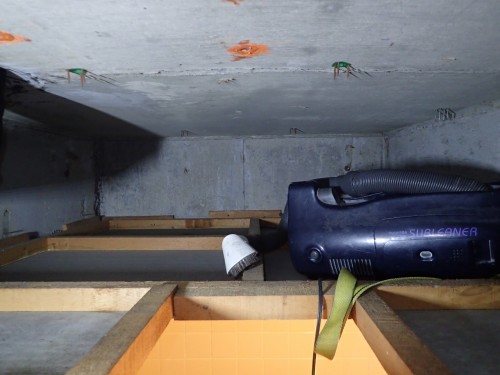

天井裏も掃除機できれいにさせていただきました

ヒカリ電機のプチ気配りです。



新換気扇の完成です

めでたしめでたしです。



最終の工程で、出口の掃除と排気の確認をさせていただきます

本体の取替えを済ませて終わりではありません



この排気の確認まで、するのがヒカリ電機のこだわり換気工事です

Ｋ様宅の換気もビュンビュンになりました　めでたしです。



Ｋ様へヒカリ電機に御依頼ありがとうございます

末永くお使い下さいませ。



換気扇工事も好きな　町の電気店　㈱ヒカリ電機　店長兼作業員の大金より。
